语音合成芯片UM5101基本应用电路图

文章摘要：相关元件PDF下载：UM5101 2164 语音合成芯片UM5101基本特点:①低功耗CMOS工艺制造。②采用自适应增量(δ)调制(ADM)方式。③UM5101的寻址能力为64k位。④外接存储器可选择为一片或两片。⑤语音信号的记录与再生依靠外接DRAM。⑥具有两种录音／放音模式：手动录放模式和自动录放模式。⑦采样频率与放音速率有二种可供选择使用。⑧具有仅重放两次的功能。⑨双电源供电，电源电压为：DC+5V和DC+8V。UM5101引脚排列图如下图所示:UM5101的内部结构方框图如下图所示:UM5101语音合成芯片具有两种工作模式:自动操作与手动操作模式.a．自动录制／再生模式 U

语音合成芯片UM5101基本应用电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

UM5101   2164

语音合成芯片UM5101基本特点:

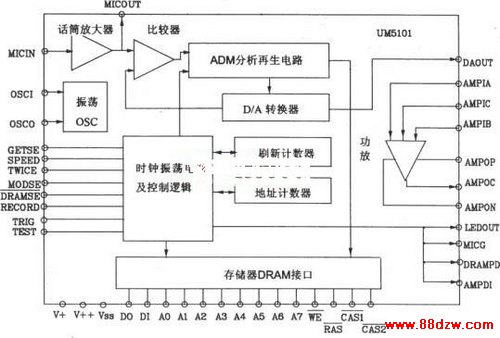

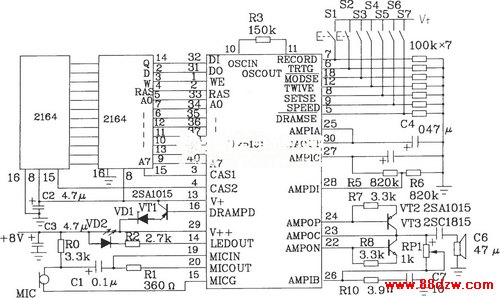

①低功耗CMOS工艺制造。②采用自适应增量(δ)调制(ADM)方式。③UM5101的寻址能力为64k位。④外接存储器可选择为一片或两片。⑤语音信号的记录与再生依靠外接DRAM。⑥具有两种录音／放音模式：手动录放模式和自动录放模式。⑦采样频率与放音速率有二种可供选择使用。⑧具有仅重放两次的功能。⑨双电源供电，电源电压为：DC+5V和DC+8V。UM5101引脚排列图如下图所示:UM5101的内部结构方框图如下图所示:UM5101语音合成芯片具有两种工作模式:自动操作与手动操作模式.a．自动录制／再生模式   UM5101的18脚MODSE端接高电平(+8v)n寸，UM5101通电后立即进入自动录制／再生模式，LEDOUT端呈低电平，外接LED点亮。b．手动录制／再生模式UM5101的18脚接低电平时，接通电源后便进人手动录制／再生操作模式的守候状态。UMSl01的基本应用电路如下图所示：
