语音合成芯片TC8830AF在手动操作模式下的应用电路图

文章摘要：相关元件PDF下载：TC8830AF 基本特点：TC8830AF语音合成芯片是东芝公司产品，使用自适应增量δ调制(ADM)方式的大规模集成电路，它增强了T6668的功能，采用静态存储器SRAM；TC8830AF对于建立计算机语音合成应用系统比较方便。下面是TC8830AF的基本特点： a．采用CMOS工艺，自适应增量δ调制方式ADM(与T6668一致)。 b．声音数据存取选用静态存储器SRAM。可接4片256k位SRAM或4片64k位SRAM。在只放音不录音时亦可选用EPROM。通过外部电路最大存储器容量可扩大至8M。 c．具有CPU、手动两种操作方式。另外，还具有DMA及最小功耗维

语音合成芯片TC8830AF在手动操作模式下的应用电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

TC8830AF

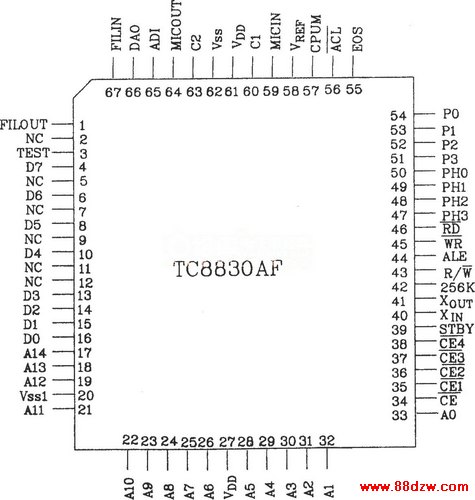

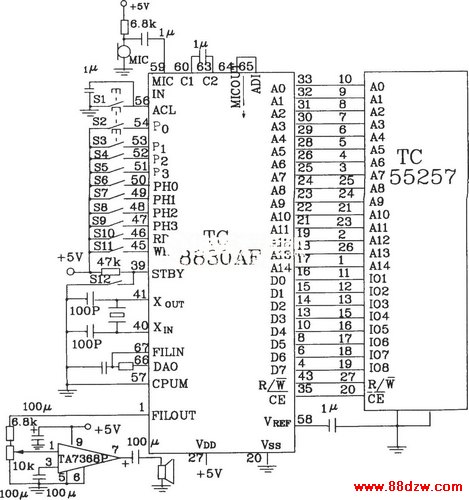

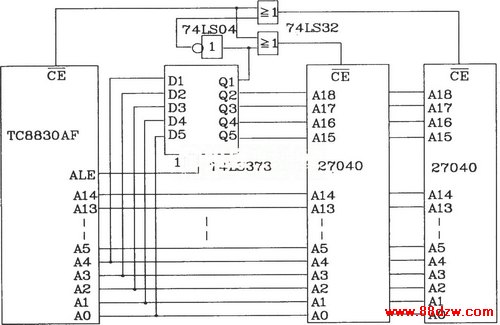

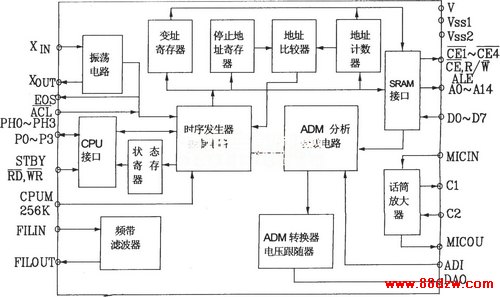

基本特点：TC8830AF语音合成芯片是东芝公司产品，使用自适应增量δ调制(ADM)方式的大规模集成电路，它增强了T6668的功能，采用静态存储器SRAM；TC8830AF对于建立计算机语音合成应用系统比较方便。下面是TC8830AF的基本特点：  a．采用CMOS工艺，自适应增量δ调制方式ADM(与T6668一致)。  b．声音数据存取选用静态存储器SRAM。可接4片256k位SRAM或4片64k位SRAM。在只放音不录音时亦可选用EPROM。通过外部电路最大存储器容量可扩大至8M。  c．具有CPU、手动两种操作方式。另外，还具有DMA及最小功耗维持工作方式。  d．提供四种比特率供选择：32kbps，16kbps，11kbps，8kbps(与T6668相同)。  e．手动操作方式下声音的录放最多可达l6段，选用手动时自动段功能则最多可达63段；在CPU操作模式下的标记索引方式下为63段，在直接方式下则是任意的。  f．TC8830AF在CPU模式下，有11种命令可供选择使用。  9．片内有陶瓷振荡电路，D／A转换器和电压跟随器，话筒放大器和带通滤波器。  h．单一+5v供电。  i．67脚扁平封装。TC8830AF引脚图如下图所示：           TC883AF引脚图          TC8830AF的内部结构框图下图为TC8830AF在手动操作模式下的应用电路：          TC8830AF在手动操作模式下的应用电路录音：在妆音前要首先确定比特率和段数。比特率由开关S10、S11确定，按S2为录音守候状态；放音：放音时只要把段数据和比特率选定之后，按开关S5为放音等待状态；自动段功能：按S4开关进入自动段功能。在存储器容量大于1M位时就要用地址锁存器将最高5位的地址与最低5位的地址分开来，如下图所示：           TC8830AF的地址扩展电路
