LM4730／4731的单电源供电音频功率放大电路

文章摘要：相关元件PDF下载：LM4730 LM4731 如图所示为LM4730／4731的单电源供电音频功率放大电路(括号中标号为内部放大器B的引脚标号)，Rv为音量电位器。单电源供电时，采用91kΩ电阻与100kΩ电阻分压取约0．5VCC作为偏置电压，经过Q1电压跟随器加到LM4730输入端，使输出电压以0．5VCC为基准上下变化，因此可以获得最大的动态范围。*元件为根据实际需要可选用的元件，主要用于抑制放大器高频自激振荡。

LM4730／4731的单电源供电音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4730   LM4731

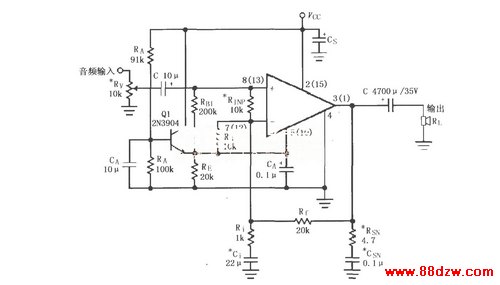

如图所示为LM4730／4731的单电源供电音频功率放大电路(括号中标号为内部放大器B的引脚标号)，Rv为音量电位器。单电源供电时，采用91kΩ电阻与100kΩ电阻分压取约0．5VCC作为偏置电压，经过Q1电压跟随器加到LM4730输入端，使输出电压以0．5VCC为基准上下变化，因此可以获得最大的动态范围。*元件为根据实际需要可选用的元件，主要用于抑制放大器高频自激振荡。
