LM4780用于并联输出音频功率放大器

文章摘要：相关元件PDF下载：LM4780 如图所示为LM4780用于并联输出音频功率放大器。并联输出音频功率放大器主要用于大输出电流驱动低阻抗负载。两个并联放大器的增益必须相同。因此决定放大器增益的电阻Rf1、Ri1和Rf2、Ri2必须选0．1％容差的电阻。为了防止两个放大器输出电流不一致，在输出端分别串联一个小电阻ROUT1、ROUT2，作为均压和均流。并联输出音频功率放大器负载阻抗为RL(并联)=RL(总)×放大器并联个数(图中为2)，因此每个放大器的功耗PD(MAX)=VCC2／2π2RL(并联)。

LM4780用于并联输出音频功率放大器,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4780

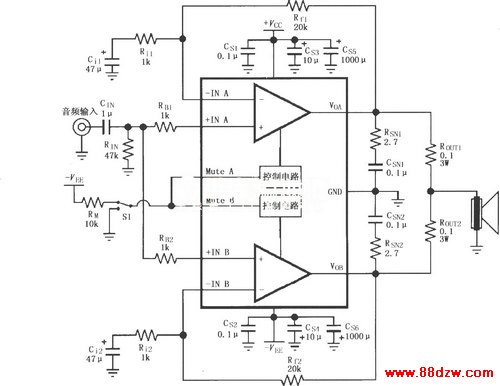

如图所示为LM4780用于并联输出音频功率放大器。并联输出音频功率放大器主要用于大输出电流驱动低阻抗负载。两个并联放大器的增益必须相同。因此决定放大器增益的电阻Rf1、Ri1和Rf2、Ri2必须选0．1％容差的电阻。为了防止两个放大器输出电流不一致，在输出端分别串联一个小电阻ROUT1、ROUT2，作为均压和均流。并联输出音频功率放大器负载阻抗为R_L(并联)=R_L(总)×放大器并联个数(图中为2)，因此每个放大器的功耗PD(MAX)=VCC²／2π²RL(并联)。
