LM4780双电源供电的音频功率放大电路

文章摘要：相关元件PDF下载：LM4780 如图所示为LM4780的双电源供电的音频功率放大电路。两路音频输入信号A、B分别由插座输入，经过RB1、RB2加到LM4780的16脚(+INA)、22脚(+INB)，功率放大后分别从7脚(OUT A)和15脚(OUT B)输出加到各自的扬声器。RB1、RB2为同相输入端隔离电阻，用于限流。LM4780具有150oC热保护功能。

LM4780双电源供电的音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4780

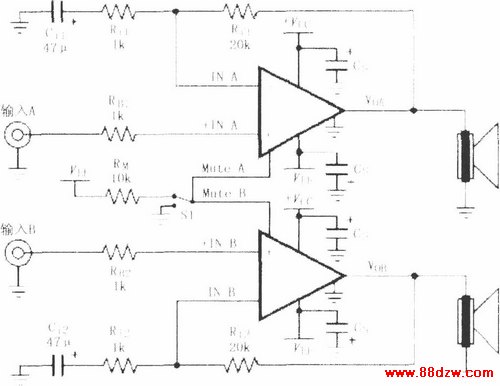

如图所示为LM4780的双电源供电的音频功率放大电路。两路音频输入信号A、B分别由插座输入，经过RB1、RB2加到LM4780的16脚(+INA)、22脚(+INB)，功率放大后分别从7脚(OUT A)和15脚(OUT B)输出加到各自的扬声器。RB1、RB2为同相输入端隔离电阻，用于限流。LM4780具有150^oC热保护功能。
