LM4910用于双声道放大器的典型电路

文章摘要：相关元件PDF下载：LM4910 如图所示为LM4910用于双声道放大器的典型电路。左、右声道音频信号分别输入LM4910(MSOP／SO封装)的1、2脚，经过内部放大器放大后分别由8、7、6脚输出，直接加到各自声道的扬声器上。放大器增益Av=-Rf／Ri，最大功耗由PDMAX=4VDD2／π2RL。输入端外接电阻和电容分别决定输入-3dB带宽，取 Ci≥1／(2π×20kΩ×20Hz)，采用约 0．39μF电容。LM4910的3脚外接关断控制，当3脚接VDD(高电平)时允许工作，接地(低电平)时禁止工作。

LM4910用于双声道放大器的典型电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4910

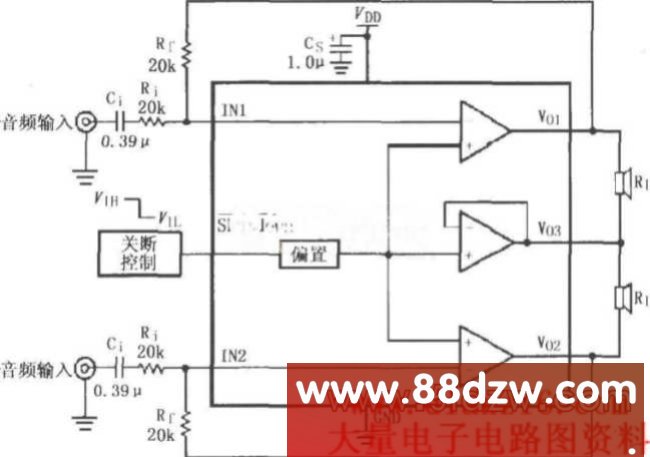

如图所示为LM4910用于双声道放大器的典型电路。左、右声道音频信号分别输入LM4910(MSOP／SO封装)的1、2脚，经过内部放大器放大后分别由8、7、6脚输出，直接加到各自声道的扬声器上。放大器增益Av=-Rf／Ri，最大功耗由PDMAX=4VDD²／π²RL。输入端外接电阻和电容分别决定输入-3dB带宽，取  Ci≥1／(2π×20kΩ×20Hz)，采用约  0．39μF电容。LM4910的3脚外接关断控制，当3脚接VDD(高电平)时允许工作，接地(低电平)时禁止工作。
