LM4921用于双声道耳机放大器的典型电路

文章摘要：相关元件PDF下载：LM4921 如图所示为LM4921用于双声道耳机放大器的典型电路。由SPI接口总线J1输入控制线信号：串行数据信号SPI- DATA，串行使能信号SPI-ENABLE，串行时钟信号SPI-CLK。由I2S接口总线J2输入全范围的串行数字音频信号：I2S数据信号I2S-DATA，I2S时钟信号I2S-CLK。I2S字选信号I2S-WS(又称Right／Left Select)。由P1输入MCLK信号：当S1断开时选择外部主时钟MCLK输入；当 S1短接时选择内部晶振(11．2896MHz)。立体声耳机输出由J3输出，采用100μF电容作为隔直流电容，以防止输出直流电流损

LM4921用于双声道耳机放大器的典型电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4921

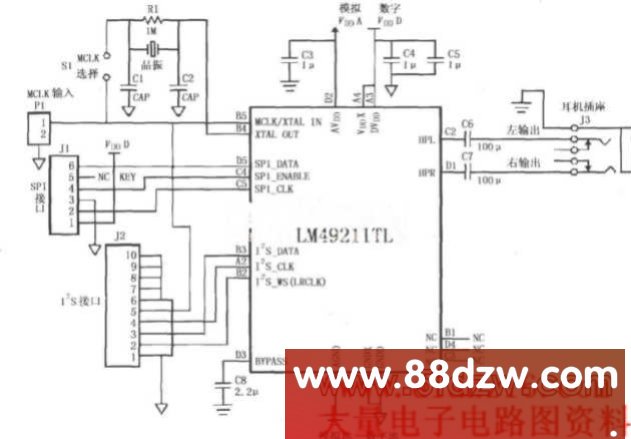

如图所示为LM4921用于双声道耳机放大器的典型电路。由SPI接口总线J1输入控制线信号：串行数据信号SPI- DATA，串行使能信号SPI-ENABLE，串行时钟信号SPI-CLK。由I²S接口总线J2输入全范围的串行数字音频信号：I²S数据信号I²S-DATA，I²S时钟信号I²S-CLK。I²S字选信号I²S-WS(又称Right／Left Select)。由P1输入MCLK信号：当S1断开时选择外部主时钟MCLK输入；当 S1短接时选择内部晶振(11．2896MHz)。立体声耳机输出由J3输出，采用100μF电容作为隔直流电容，以防止输出直流电流损坏耳机。LM4921的模拟电源与数字电源分别独立。
