l MHZ发光二级管脉冲调制电路图

[09-13 19:57:35]   来源：http://www.88dzw.com  光电电路图   阅读：8497次

文章摘要：本电路为镓砷磷发光二极管（GaAsP LED）的快速导通提供所需要的低的驱动阻抗。这种发光二极管可用作光纤或其他光束的高速脉冲市制光源。Q1为Q3（跟随器）提供直流电平和市制信息。Q2探测输出电流，并且将其限制在约30mA。最大幅度时的导通时间为12ns。欢迎转载,信息来自www.88dzw.com

l MHZ发光二级管脉冲调制电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

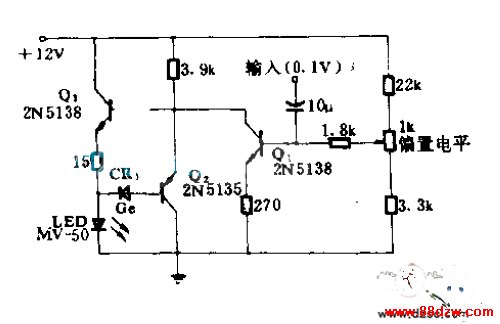

　　本电路为镓砷磷发光二极管（GaAsP LED）的快速导通提供所需要的低的驱动阻抗。这种发光二极管可用作光纤或其他光束的高速脉冲市制光源。Q1为Q3（跟随器）提供直流电平和市制信息。Q2探测输出电流，并且将其限制在约30mA。最大幅度时的导通时间为12ns。

　　欢迎转载,信息来自www.88dzw.com
