采用5S模块的光控路灯
[11-21 23:04:40] 来源:http://www.88dzw.com 器件应用 阅读:8168次

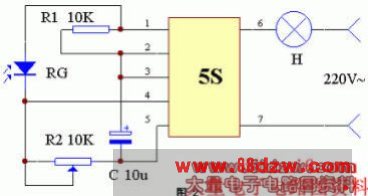

文章摘要:该装置的电路工作原理如图2所示。RG是光电器件,如光电二极管、光电三极管、光敏电阻等。当白天有光照在RG上时,RG的内阻较小,R2压降较大,使5S模块的④脚呈高电平,模块内部的电路关断,照明灯H不亮。而夜晚来临,无光照射在RG上,RG的内阻增至很大,R2上的压降很小,5S模块的④脚事低电平,使模块的内部电路导通,照明灯H点亮。调节R2可以控制H点亮的灵敏度。安装时,RG应放在H不能直接照射而只能接受自然光的地方。
采用5S模块的光控路灯,标签:电子小制作,电子制作网,http://www.88dzw.com
该装置的电路工作原理如图2所示。RG是光电器件,如光电二极管、光电三极管、光敏电阻等。当白天有光照在RG上时,RG的内阻较小,R2压降较大,使5S模块的④脚呈高电平,模块内部的电路关断,照明灯H不亮。而夜晚来临,无光照射在RG上,RG的内阻增至很大,R2上的压降很小,5S模块的④脚事低电平,使模块的内部电路导通,照明灯H点亮。调节R2可以控制H点亮的灵敏度。安装时,RG应放在H不能直接照射而只能接受自然光的地方。
