保险丝熔断自愈电路

文章摘要： 该装置的电路工作原理见图6。当保险丝FU1完好时，氖泡ND被短路不亮，同时LSE的①、②脚串通，此时LSE的④脚输出高电平，三极管VT截止，单向可控硅VS无触发电流不工作，继电器J无电流不吸合。一旦FU1熔断，相当于LSE的①、②脚回路断开，于是LSE的④脚输出低电平，三极管VT导通，在电阻R3上产生的电压降到使VS导通并自锁，继电器J励磁吸合，接通了第二根保险丝FU2，使负载RL继续工作。如果第二根保险丝FU2又熔断了，此时氖泡ND点亮，说明电路中存在故障，应检修后再通电工作，以免引起更大的故障。

保险丝熔断自愈电路,标签：电子小制作,电子制作网,http://www.88dzw.com

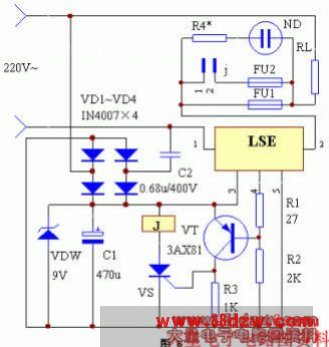

    该装置的电路工作原理见图6。当保险丝FU1完好时，氖泡ND被短路不亮，同时LSE的①、②脚串通，此时LSE的④脚输出高电平，三极管VT截止，单向可控硅VS无触发电流不工作，继电器J无电流不吸合。一旦FU1熔断，相当于LSE的①、②脚回路断开，于是LSE的④脚输出低电平，三极管VT导通，在电阻R3上产生的电压降到使VS导通并自锁，继电器J励磁吸合，接通了第二根保险丝FU2，使负载RL继续工作。如果第二根保险丝FU2又熔断了，此时氖泡ND点亮，说明电路中存在故障，应检修后再通电工作，以免引起更大的故障。
