闪烁灯电路
[02-22 06:28:38] 来源:http://www.88dzw.com 器件应用 阅读:8212次
文章摘要:该装置应用电路工作原理如图10。用作闪烁灯控制时,只要在控制器DM的④端上加上一个间歇电压即可导致DM的负载H闪烁不停。本例利用一块音乐集成电路IC,将音乐IC的信号输出端O/P与控制器DM的④端相连,音乐IC的电源正、负端接DM的①、⑤端。将音乐IC换成专用闪光芯片,亦可构成航标灯、市政道路施工灯、特种信号灯等。如果在家庭举行舞会,亦可将控制器DM的④、⑤端接上插头,插入收录机等音源的输出插孔中,此时照明灯H将随乐曲的节奏闪烁。一只10A的控制器DM可以驱动上千瓦的彩灯工作。
闪烁灯电路,标签:电子小制作,电子制作网,http://www.88dzw.com

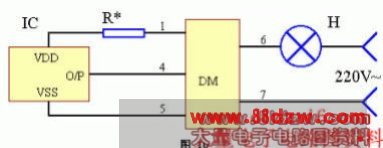

该装置应用电路工作原理如图10。用作闪烁灯控制时,只要在控制器DM的④端上加上一个间歇电压即可导致DM的负载H闪烁不停。本例利用一块音乐集成电路IC,将音乐IC的信号输出端O/P与控制器DM的④端相连,音乐IC的电源正、负端接DM的①、⑤端。将音乐IC换成专用闪光芯片,亦可构成航标灯、市政道路施工灯、特种信号灯等。如果在家庭举行舞会,亦可将控制器DM的④、⑤端接上插头,插入收录机等音源的输出插孔中,此时照明灯H将随乐曲的节奏闪烁。一只10A的控制器DM可以驱动上千瓦的彩灯工作。
Tag:器件应用,电子小制作,电子制作网,电子制作 - 器件应用
