放映室灯光同步转换器

文章摘要：该装置的应用电路工作原理见图5。在放映幻灯或电影、录像时，往往要将室内的照明灯熄灭。放映结束时，又要马上将电灯点亮，利用LCE模块可能很方便地实现这种自动转换。当放映电源开关S2闭合时，交流继电器J立即励磁吸合，其常闭触点j断开，切断了照明灯H的电源，H处于熄灭状态。放映结束时，将开关S2断开，此时继电器J释放，其触点j复位闭合，照明灯H得电点亮。S1是室内电源开关。

放映室灯光同步转换器,标签：电子小制作,电子制作网,http://www.88dzw.com

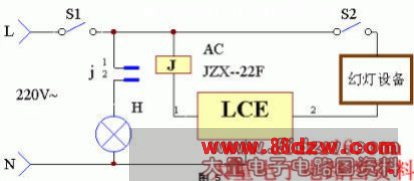

　　该装置的应用电路工作原理见图5。在放映幻灯或电影、录像时，往往要将室内的照明灯熄灭。放映结束时，又要马上将电灯点亮，利用LCE模块可能很方便地实现这种自动转换。
　　当放映电源开关S2闭合时，交流继电器J立即励磁吸合，其常闭触点j断开，切断了照明灯H的电源，H处于熄灭状态。放映结束时，将开关S2断开，此时继电器J释放，其触点j复位闭合，照明灯H得电点亮。S1是室内电源开关。
