安装方法
　　采用锅盖作天线，适宜倒装比较好，因其仰角高，借天不借地，占用空间小，容易固定，从而提高了天线的稳定度。
支架的材料选择与制作
　　支架制作时，可根据不同摆放位置及选材方便来考虑，下面介绍几种制作方法及相关尺寸数据：
1、用货架角钢来制作天线的支架

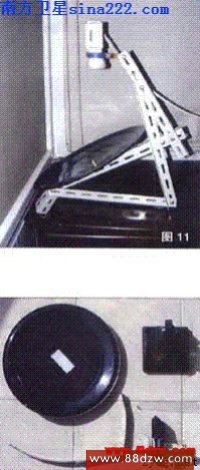

　　采用此材料的特点是选购方便，此角钢全是条形孔，只需用螺丝连接，使调试非常方便，且加工容易。尺寸定好后，商店可代为切割，图9与图10提供了LNB 与锅盖的焦距与位置，其中图9中所示的尺寸仅供参考，因为采用不同的锅盖时，其焦距是不同的，安装尺寸及仰角也不相同，图10锅面直径为35cm，选用 30×30mm的角钢，每条角钢均用6mm的螺丝连接，底盘做成T字形，并在角钢下做三个三点式的脚，脚的高度10-15mm，使放在地上或桌柜上都非常 平稳。用来固定锅盖及调整仰角用的一根角钢前端与前端角钢之间。用。铰链固定，后端用M6螺丝固定在后面一根角钢上，故上下移动改变仰角非常轻巧灵活，整 个底座支架制作变得非常简单，量好尺寸切割后就可组合，这种三角形底座结构的强度足够，移动方便，阳台内外均能摆放，使用中的此款天线参见图11。
2、选用PVC管制作的支架，参见图12

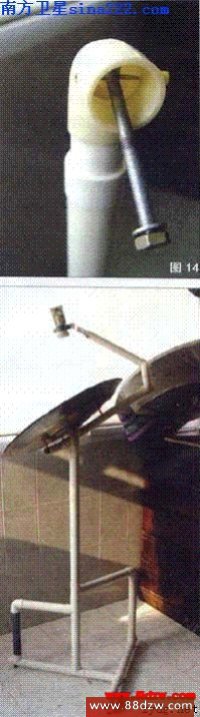

　　采用此材料做支架，其特点是取材方便，加工简单。做成落地式的，移动与调试均很方便，适合放在阳台内摆放，所有PVC管的连接均通过PVC三通或弯头用 PVC专用胶粘连，在T字形三点上也可装上三个10 - 15mm的底脚，使放在地上时更加平稳，在需要调整的关节上，如仰角与焦距等，可用M6的膨胀螺丝巧妙固定在关节处的弯头内，具体方法是：将膨胀螺丝上的 膨胀管取下不用，在螺丝尾部打个3.2mm的通孔，在PVC弯头上开一个3.2mm的对穿孔，用M3的长螺丝固定，参见图13，此款天线的美中不足是占用 室内或阳台的空间较大。

3、台灯式支架
　　参考台灯及显微镜的外形，选用开路电视用室内天线的支架，将原有的拉杆天线等拆去，用其底座与仰角调整件。这种支架成品的选择有好几种，只需考虑其仰角调整是否轻巧灵活，外型美观即可。这类支架均用塑料外壳，自重很轻，改用为卫星天线后 容易翻倒，不稳，必须在外壳底部内加一块铁板，以增加其自重。这种支架上调整仰角用的螺丝大都是塑料的，很容易滑牙，必须换上金属的螺丝。为调试仰角定位 方便，可在螺丝两边各垫一块橡胶皮，如车胎等，以增加其摩擦力，使仰角螺丝收到八成紧时，用手改变锅面仰角时不会下滑，这种款式的支架非常小巧灵活，做得 好就像工艺品一样，适合放在桌柜上或室内飘窗的窗台上，其结构参见图14。
　　这种支架制作特别简单，自制件很少，分解图参见图15。
（1）天线固定支架
　　选用宽20mm，长500mm，厚1-2 mm的钢条，在180mm处折弯，两边均有些弧度，分别用来固定天线与高频头，图中的支架就地取材，采用两根钢条连接。
（2）加强边条，当天线调试好后，测量好锅面与高频头夹具的距离，用10mm的金属条，厚度在0.8-1mm，一端固定在高频头夹具上，另一端固定在锅面上，主要是为了防止　　高频头的晃动，图中的加强边条是用有机玻璃做的，其折弯处用烙铁加温而成。

图16是用胶木的自制台灯式天线支架。
