　　图中元件值适用于输入脉冲宽度为1～2ms，帧脉冲宽度大约为18ms的情况。

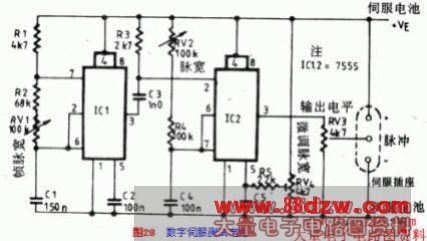

　　图28是适用上述伺服电机型的通用测试电路。伺服电源电池通常为5V。输入脉冲经标准的伺服插座送到伺服电路。帧脉冲的宽度为13—28ms；用RV1调节控制。RV2调节控制脉冲宽度在1—2ms之间。用RV4微调中间值为1.5ms．输出电平由RV3进行调节。

　　两个集成电路为时基电路CMOS7555型，电源电压可以低到3V仍然工作。IC1为无稳多谐振荡器，产生帧时间脉冲，它的输出触发IC2。而IC2是一个单稳电路，产生输出测试脉冲。
