　　电路四

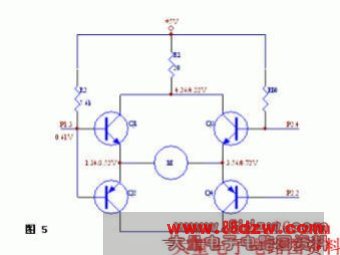

　　这个电路由电路一改造而来，如下图5，图中标有各点实测电压值：

　　此图中基极的限流电阻都去掉了，因为作者设计的电路对元件要求要少。从电路上分析，不要没什么关系，有R1起着总的限流作用，而且引脚内部有上拉电阻，这样保证电路不会通过太大的电流。
　　这个电路可以使电机运行。
　　但在R2的选择上，比较讲究，因为R2的上拉作用不但对Q1有影响，而且对Q2的导通也有影响。如果R2选的过小，则虽然对Q1的导通有利，但对Q2的导通却起到抵制作用，因为R2越小，上拉作用越强，Q2的导通是要P1.3电位越低越好，所以这是矛盾的。也就是说，Q1的导通条件和Q2的导通条件是矛盾的。
　　经实验，R2取5.1k欧比较合适。由此可见，这个电路虽然很省元件和CPU引脚，但驱动能力有个最大限，即Q1和Q2的驱动相互制约下，只能取个二者都差不多的折中方案。否则如果一个放大倍数大，则另一个则会变小。
　　总结：以上电路各有利蔽，要视应用场而选用。
