　　电源芯片关闭后，随着电容放电，MPU的供电电压不断下降，引脚POWER_CTL变为不定状态，但查阅真值表，无论此时R端电位高或低，输出Q都为低电平，稳定的使系统处于关机状态。
　　随着电容继续放电，I/O引脚POWER_CTL稳定为低电平，此时触发器引脚R=1，S=0，稳定维持输出Q为低电平，保证系统电源的稳定关断。
设计的改进
　　实际使用中发现，当更换供电电源时，触发器初始上电，D、CLK和R端下拉至地，保持稳定状态为0。而由于电容C1的充电作用，有可能使S=1，查阅真值表，当S=1，R=1时，输出Q为高电平，致使Q2导通，SHDN为高电平，打开系统。
　　为了解决更换电源时系统有可能自动开机问题，在系统上电程序开始执行并延迟500ms后重新读取STATE状态。初始阶段，Q1导通，STATE状态为低电平。而随着RC网络的延迟时间过后，S端电位由高电平变为低电平，Q1由导通变为截止，STATE状态由低电平重新转换为高电平。MPU延时后读取的STATE如果为高电平，则认为是误开机，程序执行关机程序，重新关闭系统电源。如果STATE仍为低电平，则确认是开机指令，程序正常执行。因此要求用户在开机时，按下S1并保持500ms以上。

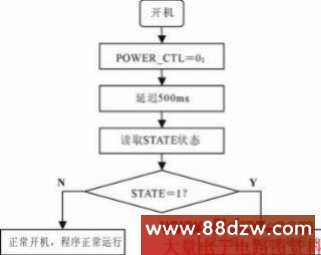

　　MPU开机初始化程序流程如图2所示。

图2 MPU开机初始化程序流程图

结语
本电路相对其它电路结构简单，使用器件较少。配合软件处理，能够实现自动开/关机功能，对一般应用来说是较好的选择。
