电子仿声驱鼠器
[05-06 04:35:43] 来源:http://www.88dzw.com 电子小制作 阅读:8799次
文章摘要:猫是老鼠的天敌,利用电子装置来模拟猫叫声驱鼠是一种有效的方法。由于是电子装置,猫叫声可大可小,可快可慢,间隔时间可长可短,且电路结构简单、成本低廉,适合电子爱好者自制用于家庭。工作原理 电路工作原理见1(点此下载原理图)。由时间控制电路、猫叫声发生电路、功率放大电路等组成。时间控制电路是由时基电路IC1 NE555及其外围阻容元件、二极管等组成。它是一个占空比可调的脉冲振荡器,其占空比由R2和R3控制。猫叫声发生电路由一块CMOS集成电路IC2 KD-5605担任,利用存贮技术将猫叫声固化在电路内部。功率放大器采用价廉物美的通用小功率音频放大集成电路IC3 LM386,它的特点是外围元件极少,
电子仿声驱鼠器,标签:小制作,电子样本制作,http://www.88dzw.com猫是老鼠的天敌,利用电子装置来模拟猫叫声驱鼠是一种有效的方法。由于是电子装置,猫叫声可大可小,可快可慢,间隔时间可长可短,且电路结构简单、成本低廉,适合电子爱好者自制用于家庭。
工作原理

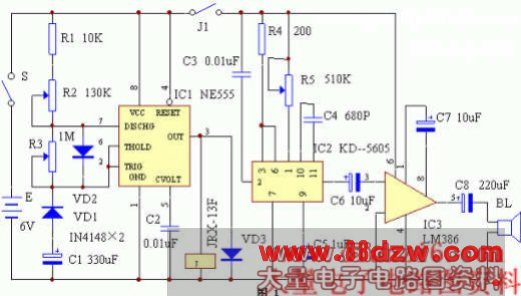

电路工作原理见1(点此下载原理图)。由时间控制电路、猫叫声发生电路、功率放大电路等组成。时间控制电路是由时基电路IC1 NE555及其外围阻容元件、二极管等组成。它是一个占空比可调的脉冲振荡器,其占空比由R2和R3控制。猫叫声发生电路由一块CMOS集成电路IC2 KD-5605担任,利用存贮技术将猫叫声固化在电路内部。功率放大器采用价廉物美的通用小功率音频放大集成电路IC3 LM386,它的特点是外围元件极少,电压范围宽,失真度小,装配简单。
合上电源开关S,IC1便通电工作,在IC1的输出端③脚上不断有脉冲输出。有脉冲时,继电器J励磁吸合,其常开触点J1接通,使后级电路获得电源而工作,发生猫叫声,每触发一次IC2,就有一声猫叫输出,经IC3功率放大后,推动扬声器BL发出宏亮逼真的声音。使老鼠们闻声丧胆,达到驱鼠的目的。
元器件选择与制作
元器件清单见下表。
编 号 | 名 称 | 型 号 | 数 量 |
R1 | 电阻 | 10K | 1 |
R2 | 微调电阻 | 130K | 1 |
R3 | 微调电阻 | 1M | 1 |
R4 | 电阻 | 200Ω | 1 |
R5 | 微调电阻 | 510K | 1 |
C1 | 电解电容 | 330u/16V | 1 |
C2、C3 | 涤纶电容 | 0.01u | 2 |
C4 | 瓷片电容 | 680P | 1 |
C5 | 电解电容 | 1u/16V | 1 |
C6、C7 | 电解电容 | 10u/16V | 2 |
C8 | 电解电容 | 220u/16V | 1 |
VD1、VD2 | 开关二极管 | IN4148 | 2 |
VD3 | 整流二极管 | IN4001 | 1 |
IC1 | 时基IC | NE555、uA555、LM555、5G1555 | 1 |
IC2 | 猫叫声语音IC | KD-5605 | 1 |
IC3 | 音频放大IC | LM386 | 1 |
J | 电磁继电器 | JRX-13F | 1 |
S | 开关 | 1 | |
BL | 扬声器 | 1 |
电路焊接完毕,检查无误,便可通电调试。主要是调整间隔猫叫时间,调节R2,使间隔时间为1-3分钟为宜。调节IC2①脚上的可调电阻R5,还可以使猫叫声变调,使其发生恐怖的叫声。其它电路只要焊接无误,几乎不用调试即可正常工作。
电路调好后,晚上将其置于老鼠经常出入的地方,可明显减少鼠害。
