电子煤气点火器
[04-29 05:26:20] 来源:http://www.88dzw.com 电子小制作 阅读:8510次
文章摘要:现在的煤气灶、热水器等大都采用电子点火,它具有操作方便、使用安全、工作可靠等优点,电子煤气点火器的种类较多,但电路基本结构和原理大同小异。本文介绍一种结构简单,制作方便的电子点火器,可供煤气灶生产厂家、电子爱好者参考。 工作原理 该装置电路如图1(点击下载原理图)。它是由振荡器,高压整流电路和升压器组成。由三极管VT及T1的L1、L2、R组成振荡器,接通电源开关S,VT便产生振荡,于是在T1的L3端感应出较高的电压,经二极管VD半波整流后向电容器C充电,同时在T2的L5端感应出更高的电脉冲进行点火。当S拨至“2”档时,C中的电荷维持放电状态,直至可靠地将煤气点燃。整个
电子煤气点火器,标签:小制作,电子样本制作,http://www.88dzw.com现在的煤气灶、热水器等大都采用电子点火,它具有操作方便、使用安全、工作可靠等优点,电子煤气点火器的种类较多,但电路基本结构和原理大同小异。本文介绍一种结构简单,制作方便的电子点火器,可供煤气灶生产厂家、电子爱好者参考。
工作原理

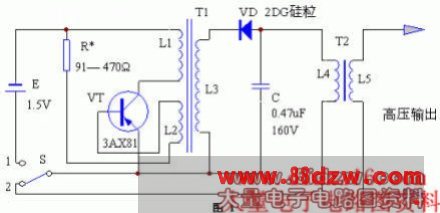

该装置电路如图1(点击下载原理图)。它是由振荡器,高压整流电路和升压器组成。由三极管VT及T1的L1、L2、R组成振荡器,接通电源开关S,VT便产生振荡,于是在T1的L3端感应出较高的电压,经二极管VD半波整流后向电容器C充电,同时在T2的L5端感应出更高的电脉冲进行点火。当S拨至“2”档时,C中的电荷维持放电状态,直至可靠地将煤气点燃。整个动作只是在几秒种内完成。
元器件选择与制作
E采用一节5号电池。VT采用锗三极管3AX81,以改善低电压下的压降特性,如用硅管则压降较大,工作效率明显降低。VD采用2DG系列高压硅粒,其反压要求大于250V,C的容量在0.47—0.68uF范围,耐压大于160V。T1可用小型半导体收音机中的输入或输出变压器的E型5×7铁芯,L1用Φ0.17mm高强度漆包线绕30匝,L2用同样线径的漆包线绕60匝,L3采用Φ0.06mm的高强度漆包线绕3500匝。T2采用40mm长的磁棒作铁芯,首先用Φ0.41mm的漆包线在磁棒上绕17匝作L4,然后在L4上套入塑料槽骨架,并用Φ0.06mm的高强度漆包线在骨架上绕1500匝。骨架上共分线槽10个,每个线槽内绕150匝,可有效防止高压击穿L5自身。
电路制好后,可在L5两端接入电极,放置适当距离,拨动S,见两电极之间闪烁火花即告成功。
