鱼缸自动恒温器
[05-13 07:10:04] 来源:http://www.88dzw.com 电子小制作 阅读:8560次
文章摘要:这个鱼缸自动恒温器可用于养殖爱好者喂养热带鱼类用,电路简单,效果较好。工作原理 该电路如图1(点此下载原理图)。当水温低于设定温度(热带鱼通常为23-27℃)时,3AX31(作热敏传感器)的Iceo变小,其呈现的阻值增大,a点为低电平,经IC1A反相后输出高电位,VT2导通,继电器j1吸合,热转换器R4工作。反之,则a点为高电平,VT2截止,j1释放,R4断电。元器件选择与制作元器件清单见下表。 编号 名称 型号 数量 R1
鱼缸自动恒温器,标签:小制作,电子样本制作,http://www.88dzw.com这个鱼缸自动恒温器可用于养殖爱好者喂养热带鱼类用,电路简单,效果较好。
工作原理

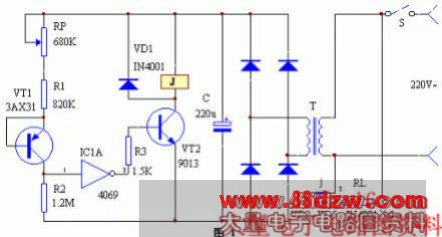

该电路如图1(点此下载原理图)。当水温低于设定温度(热带鱼通常为23-27℃)时,3AX31(作热敏传感器)的Iceo变小,其呈现的阻值增大,a点为低电平,经IC1A反相后输出高电位,VT2导通,继电器j1吸合,热转换器R4工作。反之,则a点为高电平,VT2截止,j1释放,R4断电。
元器件选择与制作
元器件清单见下表。
编 号 | 名 称 | 型 号 | 数 量 |
R1 | 电阻 | 820 | 1 |
R2 | 电阻 | 1.2M | 1 |
R3 | 电阻 | 1.5K | 1 |
RL | 烙铁芯(热转换器) | 20-100W | 1 |
RP | 微调电阻 | 680K | 1 |
C | 电解电容 | 220u/25V | 1 |
VD1-VD5 | 整流二极管 | IN4001 | 5 |
VT1 | 晶体三极管 | 3AX31 | 1 |
VT2 | 晶体三极管 | 9013 | 1 |
IC1A | 六反相器 | CD4069、CD4049 | 1 |
J | 电磁继电器 | JRX-13F 12v | 1 |
T | 电源变压器 | 10V 2-5W | 1 |
S | 钮子开关 | 1 |
