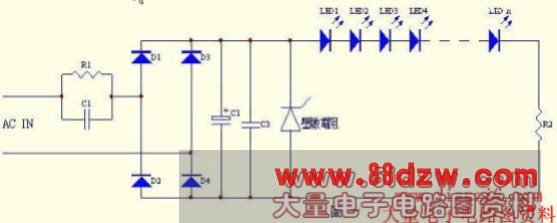

电路工作原理﹕

电容C1的作用为降压和限流﹕大家都知道﹐电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕

                       XC = 1/2πf C

式中﹐XC 表示电容的容抗﹑f 表示输入交流电源的频率﹑C 表示降压电容的容量。

流过电容降压电路的电流计算公式为﹕

                       I = U/XC

式中   I   表示流过电容的电流﹑U 表示电源电压﹑XC   表示电容的容抗

在220V﹑50Hz的交流电路中﹐当负载电压远远小于220V时﹐电流与电容的关系式为﹕

                     I = 69C   其中电容的单位为uF﹐电流的单位为mA

下表为在220V﹑50Hz的交流电路中﹐理论电流与实际测量电流的比较

电阻R1为泄放电阻﹐其作用为﹕当正弦波在最大峰值时刻被切断时﹐电容C1上的残存电荷无法释放﹐会长久存在﹐在维修时如果人体接触到C1的金属部分﹐有强烈的触电可能﹐而电阻R1的存在﹐能将残存的电荷泄放掉﹐从而保证人﹑机安全。泄放电阻的阻值与电容的大小有关﹐一般电容的容量越大﹐残存的电荷就越多﹐泄放电阻就阻值就要选小些。经验数据如下表﹐供设计时参考﹕

D1 ~ D4的作用是整流﹐其作用是将交流电整流为脉动直流电压。
