    整流二极管不能用4007(频率低)或肖特基管(耐压低)，应使用FR107、RU2等快速恢复二极管。然后把电路板上的铜箔条略作改动，新增加的几个元件都可以安装在原来的电路板上。
    找来的节能灯先要试一试电路是否完好能用。电路中最容易损坏的元件是两个13001三极管，其次是C1、C2、C5和4只整流用的1N4007二极管，其他元件损坏的可能性比较小。用万用表检查若元件完好。就可通电试验。先在电源进线中串联一个300Ω2W～5W的电阻，一来保护电路(若万一电路中有未查出的短路故障，有了电阻可避免故障扩大)，二来可测量电阻上的电压以算出电路消耗的电流和功率。首先测试电路的空载运行情况。即变压器T2次级不接负载。通入220V交流电后，300Ω 上的电压在0.9～1.2V就说明电路工作正常。若电压低于0.8V，表示线圈的感抗比较大，逆变电路不容易起振，电路不能输出直流电，可用增加T2磁芯间隙的办法来解决。也就是在磁芯的接缝处再垫上一层纸。若是300Ω上的电压超过1.4V，说明磁芯的间隙可能比较大。可试一试在磁芯接缝处改垫薄一些的纸。若是电压仍然比较大，很可能变压器内部有短路故障，或者是电路上的其他地方有故障。空载试验正常后，下一步接上整流滤波电路和假负载电阻。根据白光灯的电压和电流，可算出白光灯的电阻等于12.6/0.1=126Ω， 可用一只120Ω2W～5W的电阻代替白光灯接到直流电源上。通电试验，120Ω 电阻上的电压在12.4～13.5V就表明电路工作正常。若是电压偏低，可增加T2次级线圈匝数或是减小C5的电容量来解决。若电压偏高，可减少T2次级线圈的匝数或是增大C5的电容量甚至不用C5。测试完成后，取下假负载电阻，把白光灯联接到电路板上，最后把电路板装入灯头内，再把灯头和半球形的白光灯用胶粘贴在一起，整个白光灯的制作就告完成。

    白光灯正常工作时在300Ω 上的电压为2.8V～3.2V，消耗的功率2.1～2.35W，对比5W 的节能灯，(试测了几只5W节能灯，其功率均在5.2W左右)，白光灯的功率不到5W节能灯功率的一半，而实际的照明效果(在灯的正面)与5W 节能灯相当。

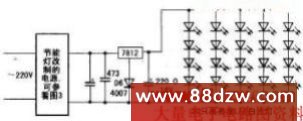

    若当地市电电压不稳定，可增加一个由7812组成的稳压电路，如图5。为了使7812能正常工作，整流滤波后的直流电压应在14V～16V，因此应适当增加T2次级线圈的匝数。图中使用D6的目的是为了使输出的电压等于12.6V。
