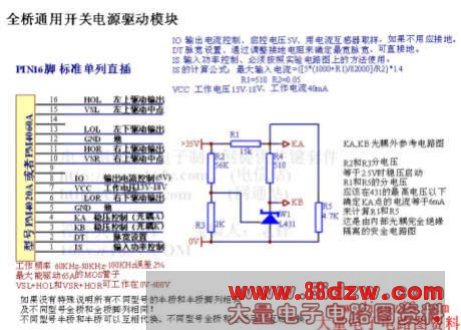

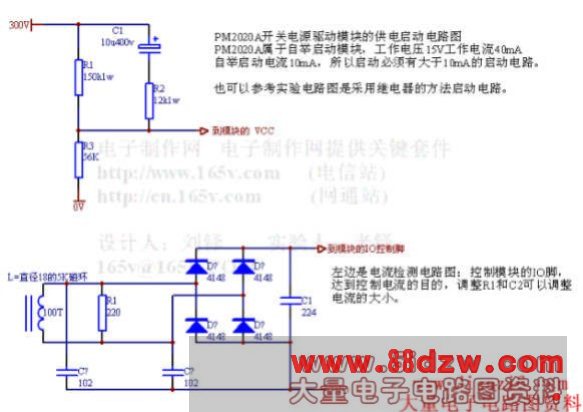

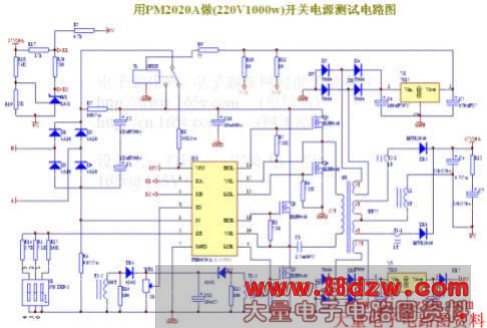

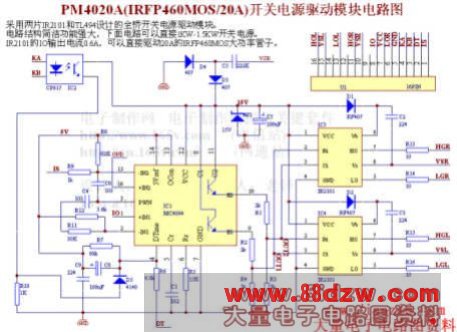

图1是为大功率开关电源设计的专业驱动模块，模块型号定义为：PM4020A和PM4060A两种，PM4020A最大驱动为（以MOS管为例25A；MOS管）在应用驱动最老的MOS管是IRFP460内部电容大约6000P。 图2是PM4060A最大驱动能力为60A的MOS管或者IGBT管，两个电路图相同、不同的是所使用的驱动IC有区别，前面是使用的IR2101驱动IC、后面是使用IR2181驱动IC，两个驱动电路的脚列完全相同！可以直接代替使用。 采用该模块设计一个大功率1000W的开关电源是十分简单的事情，你不必花费更多的时间就可以完成，下面的设计是一个标准的开关电源电路图。我们将连续出版模块的开发电路图和音响的开关电源，供爱好制作的朋友提供最大的方便。
