PM404F开关电源驱动器电流反馈控制应用方法

文章摘要：LR1和LR2是在一个直径15的高频磁环上绕制的电流取样 次级LR2为90匝线径0.12，LR1从高频磁环穿过不绕。 通过LR2由D1、D2、D3、D4、R2、WR1、C3构成电流 检测电路， R2是衰减电流稳定电阻，C3是电流延时电容， 调节WR1使达到控制电流的目的。 驱动器的IO脚的另外一个重要特性是；如果控制电压达到 2.5V时内部的控制电路将输出脉冲封闭，驱动器将重新进入 软启动，如果IO脚连续出现高于2.5v的电平，驱动器将进入 完全关闭，必须关闭整个电源两秒后才能重新启动。

PM404F开关电源驱动器电流反馈控制应用方法,标签：电源技术应用,电子制作网,http://www.88dzw.com

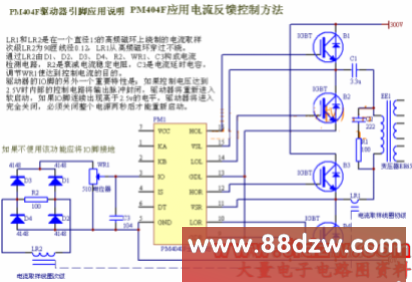

LR1和LR2是在一个直径15的高频磁环上绕制的电流取样 次级LR2为90匝线径0.12，LR1从高频磁环穿过不绕。 通过LR2由D1、D2、D3、D4、R2、WR1、C3构成电流 检测电路， R2是衰减电流稳定电阻，C3是电流延时电容， 调节WR1使达到控制电流的目的。
驱动器的IO脚的另外一个重要特性是；如果控制电压达到 2.5V时内部的控制电路将输出脉冲封闭，驱动器将重新进入 软启动，如果IO脚连续出现高于2.5v的电平，驱动器将进入 完全关闭，必须关闭整个电源两秒后才能重新启动。
