具有过流保护的灯用120W电子变压器

文章摘要：图1-1是一可配接低压钨丝灯（石英灯即可）的电子变压器电路。它属于开关电源的一种，它可将灯具电路输入的AC220V、100W、150W三大类，原理和结构大体类似。一款典型的65W-105W电子变压器电路其工作频率为25kHz，功率因数可达 0.98，开关三极管采用摩托罗拉公司产的MJE13007。 （1）该电路的核心是由C2、C3、T3、L3加上触发电路R2、C4、D7、L2两者组成的双端半桥自激式开关变换电路，其中DB1是一种双向触发二极管，触发电压为30V；T-L1-3是在小的高频磁环（直径7mm×29mm×12mm），初级用直径0.50mm规格的漆包线绕制48圈

具有过流保护的灯用120W电子变压器,标签：电源技术应用,电子制作网,http://www.88dzw.com

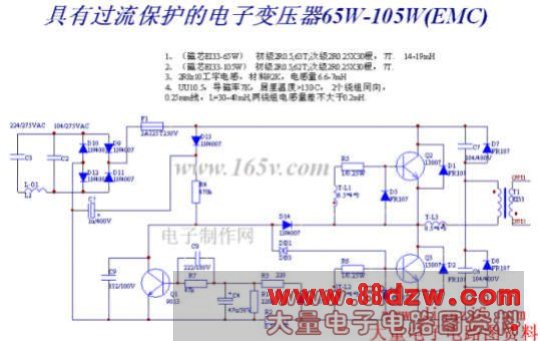

图1-1是一可配接低压钨丝灯（石英灯即可）的电子变压器电路。它属于开关电源的一种，它可将灯具电路输入的AC220V、100W、150W三大类，原理和结构大体类似。一款典型的65W-105W电子变压器电路其工作频率为25kHz，功率因数可达 0.98，开关三极管采用摩托罗拉公司产的MJE13007。
  （1）该电路的核心是由C2、C3、T3、L3加上触发电路R2、C4、D7、L2两者组成的双端半桥自激式开关变换电路，其中DB1是一种双向触发二极管，触发电压为30V；T-L1-3是在小的高频磁环（直径7mm×29mm×12mm），初级用直径0.50mm规格的漆包线绕制48圈，电感量为 9.5mH，次级用30根直径0.23mm规格的漆包线绕制5圈而成，初次级间用合适尼龙套绝缘，可达到CE安全标准要求。
  （2）Q1、C4、C5、R3、R4、D8、R8组成过流保护电路，当输出级短路或过载时，电阻R2上的电压会大增，经过D3、R3、R7、C8积分分压后触发三极管Q1导通，从而使开关管不能被触发导通而起到保护作用，C4在保护电路中起状态保持作用。
  （3）C1、L1组成LC式单臂滤波器，发滤除开关电路产生的尖锋脉冲。L1用直径0.37mm规格漆包线在EE-20型式的高频磁芯上绕制200圈而成。高频磁芯间需预留一间隙，以防止磁芯饱和，绕好后的L1电感量应为6.9mH左右。
  （4）F1是800mA的快熔型保险管，R1是压敏电阻，F2是热敏保险，安装时应和开关管T2、T3的散热器连在一起。以上元件可在输入电路过流、过压及三极管过热时起到保护作用。
  （5）D5、D6、D8、D9、C6、C7都是起泄放输出变压器L3的反峰电压作用。
