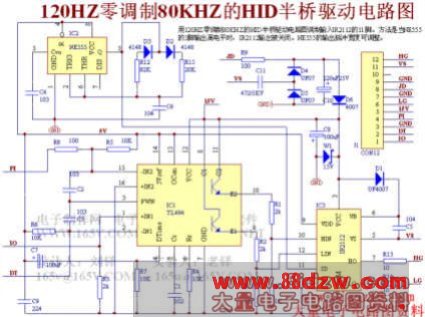

用120HZ零调制80KHZ的HID半桥驱动电路图

文章摘要：这是用一个TL494和一个IR2112J及NE555设计的HID高频和低频调制电路图。电子制作网提供IR2112一个TL494一个UF4007X3个一套10元。用120HZ零调制80KHZ的HID半桥驱动电路图调制输入IR2112的11脚。方法是当NE555的3脚输出高电平时，IR2112输出被关闭。NE555的输出脉冲宽度可调整。 这个电路由于调试麻烦、适合实验但是不适合生产。

用120HZ零调制80KHZ的HID半桥驱动电路图,标签：电源技术应用,电子制作网,http://www.88dzw.com

这是用一个TL494和一个IR2112J及NE555设计的HID高频和低频调制电路图。电子制作网提供IR2112一个TL494一个UF4007X3个一套10元。用120HZ零调制80KHZ的HID半桥驱动电路图调制输入IR2112的11脚。方法是当NE555的3脚输出高电平时，IR2112输出被关闭。NE555的输出脉冲宽度可调整。

这个电路由于调试麻烦、适合实验但是不适合生产。
