三、其他四种控制器与充电器电路

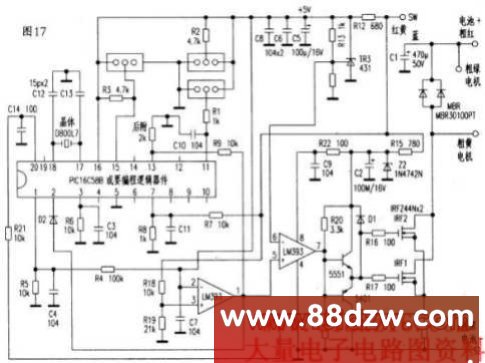

    图17由PIC16C58B单片机为PWM核心的控制器，同类产品有英克莱TC22418有刷控制器，小羚羊SPMBC有刷控制器等。

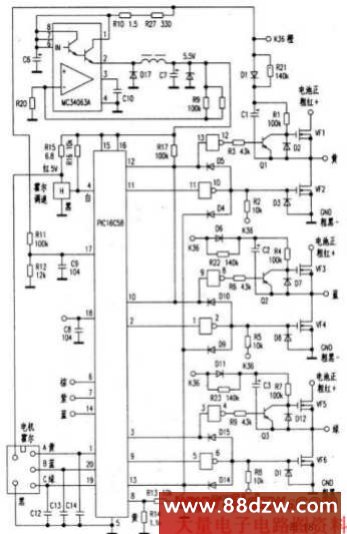

    图18是天津中科的PIM6401，9，10KZX无刷控制器。其电路以PIC16C58单片机为核心，完成PWM控制和电极位置识别于一体，使电路更简洁。

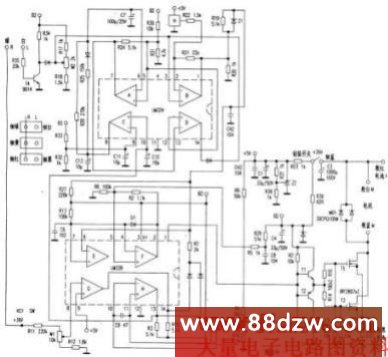

    图19为以LM324四运放为PWM核心的控制器，其原理类同于LM393构成的控制器。

    图20为河北KGC36018智能充电器，是一款以SG3524为核心的充电器电路。
