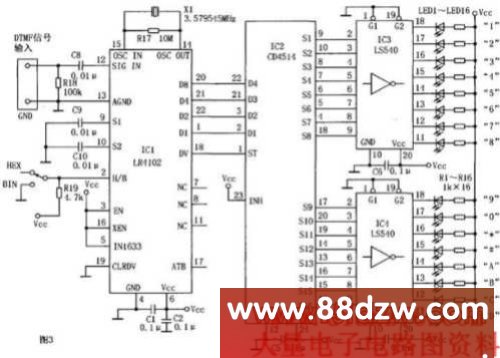

    LA1800输出的双音频AF信号进入第二部分DTMF信号译码器和16路控制显示器。其电路原理如图3所示。其中LR4102和CD4514组成译码和矩阵输出电路，将双音频信号译码，分频还原为16种组合电平输出，再经两只八反相器IC3、IC4倒相输出低电平驱动LED以显示是哪一路受控动作。继电器控制电路原理如图4所示。为了驱动受控电路动作，可以在CD4514的S1~S16高电平输出端接入继电器及开关管，使受控电路由继电器控制。


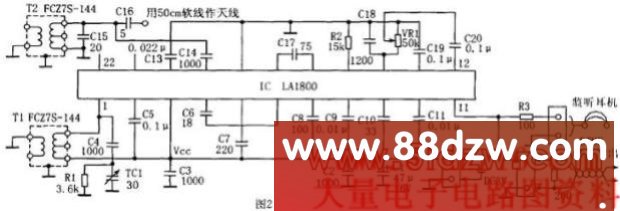

    该RF收发系统的调试关键是图1倍频电路的统调。首先将收发设备天线相距1m左右，调整图1的T1，然后调T2使信号最强，调整时可在图2中接入耳机监听按键操作发出的双音频信号，调整时逐步将收发天线移远以使调整更灵敏。调整统调后该设备可以在20m范围内稳定地收发。DTMF多路控制可以很容易在各领域推广。
