无线遥控开关电路(三)

文章摘要：相关元件PDF下载：S9018 S9018 S9014 3DG9014 S9013 TLC336A LC220A LC219 本例介绍无线遥控开关，具有动作可靠、简单实用等特点，能在6m范围遥控6路家庭用电设备。 该无线遥控开关电路由无线发射电路和无线接收控制电路组成。 无线发射电路由编码集成电路IC1、控制按钮S1～S6、晶体管V1、电阻器R1、R2、电感器L1、L2、电容器C1～C5和电池GB组成，如图所示。 无线发射电路 无线接收控制电路由超再生检波电路、

无线遥控开关电路(三),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

S9018   S9018   S9014   3DG9014   S9013   TLC336A   LC220A   LC219

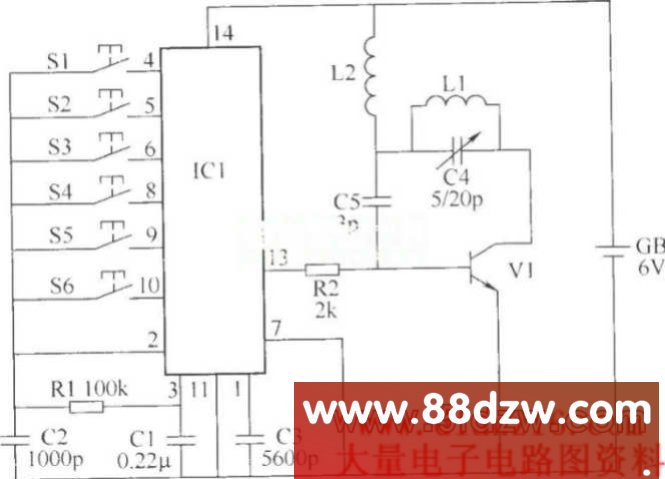

   本例介绍无线遥控开关，具有动作可靠、简单实用等特点，能在6m范围遥控6路家庭用电设备。    该无线遥控开关电路由无线发射电路和无线接收控制电路组成。    无线发射电路由编码集成电路IC1、控制按钮S1～S6、晶体管V1、电阻器R1、R2、电感器L1、L2、电容器C1～C5和电池GB组成，如图所示。                                        无线发射电路    无线接收控制电路由超再生检波电路、放大电路、触发电路、解码电路、控制执行电路和电源电路组成，如图所示。元器件选择    R1～Rl8选用1／4W碳膜电阻器或金属膜电阻器。    C1、C8～C11和C13均选用独石电容器；C2、C3、C6和C7均选用高频瓷介电容器；C4和C5均选用瓷介微调电容器；C12和C14均选用耐压值为16V的铝电解电容器。    VD1和VD2均选用1N4148型硅开关二极管；VD3～VD6均选用1N4007型硅整流二极管。    VS选用1W、9V的硅稳压二极管。    VL1～VL6均选用φ3mm的高亮度发光二极管。    V1和V2选用S9018或3DG9018型硅NPN型高频晶体管；V3和V4选用S9014或3DG9014型硅NPN晶体管；V5～V10均选用S9013型硅NPN晶体管。    VT1～VT6均选用TLC336A(3A、600V)型双向晶闸管。    IC1选用LC219型编码集成电路；IC2选用LC220A型解码集成电路。    L1和L3用φ1mm的漆包线制成环形或矩形天线(也可直接制作在印制线路板上)；L2用φ0.51mm的漆包线在φ3mm的圆柱体上绕25匝后脱胎而成；L4和L5均选用TDK色码电感器。
