(3)自动摘机

控制器与家里电话并接在一条电话线上。为了实现报警放打电话共用一条线，摘机电路按如下设置：将电话振铃信号通过光电耦合器TP521输入到AT89S52的IT脚，进行计数。接到振铃信号时，若连续振铃10次用户还没有摘机，则自动转到家庭智能报警器，CPU置P1.5脚为“1”，使继电器K1吸合，实现自动摘机功能。若在这10次振铃过程中，用户接通了电话，则控制器不响应，这样，使得控制器与电话不互相干扰。摘机后，检测MT8888输出的双音多频信号，以读出用户发来的远程信息，实现远程通信与控制功能。

图4

    （4）自动报警

当接收到热释电传感器等发来的无线报警信号后，CPU立即发出报警信号，通过电话线传到远程用户。报警方式如下：用户通过面板设备10个报警电话，将它们存入24C04存储器中。当接到警情后，从第1个电话开始拨号，一直拨到第10个，来回拨3遍。如果任意一个电话回送了“#”键确认信号，即意味着报警已收到，不再继续拨号。每个号码需拨号。每个号码需拨号时间100ms，号码之间留500ms间隔。拨号时，先检测24C04中存储的电话号码。若为空，即未设此电话，跳过不拨，继续拨下一个电话号码。这样，用户可随意设置数个报警电话号码。我们规定号码长度最多不超过4位，以便存在24C04中。

1.1.2 语音电路

为了便于通信，采用了语音芯片，实现语音指示和报警功能。ISD1420为单片语音记录、回放一体化芯片，记录时长为20s；可被划分为160小段，每段125ms。当REC脚为低电平时，进行录音，PLAYE或PLAYL为低时进行放音，ISD1420可进行连续录音，也可进行分段录音。


    分段放音：先送停止录放音码P1.2～P1.4=000，再送放音首地址A7～A0，P1.3或P1.4为低电平（PLAYE或PLAYL）开始放音；延时进行放音，最后送停止录放音码P1.2～P1.4=000，完成本段放音。重复上述过程，可分段放出数段语音。图4为语音电路原理。

1.1.3 编/解码电路

PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗、低价位、通用编解码电路。PT2262/2272最多可有12位（A0～A11）三态地址端引脚（悬空、接高电平、接低电平），任意组合可提供531441地址码。


    PT2262最多可有6位（D0～D5）数据端引脚，设定的地址码和数据码从17脚串行输出。编码芯片PT2262发出的编码信号由地址码、数据码、同步码组成一个完整的码字。地址码必须与家庭控制主机内解码芯片PT2272编址相同，以区分家庭控制器；数据码可用于区分传感器类型。当有报警信号时，PT2262的14脚为低电平，使能PT2262，从17脚输出编码信号，通过射频模块发射出去。

解码芯片PT2272接收到信号后，其地址码经过两次比较核对，VT脚才输出高电平，送到89S52的INT1，触发中断处理程序，以读取D0～D3的数据码，得知报警传感器状态和报警类型。图5为编/解码电路原理。

1.1.4 射频发射模块与射频接收模块

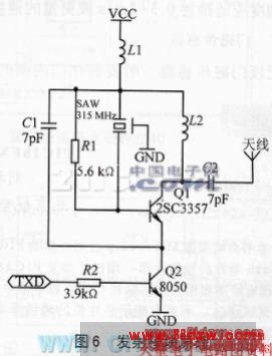

射频发射模块与射频接收模块原理如图6和图7所示，工作频率为433MHz。最大传输距离可达1000m。

1.2 传感器设计

1.2.1 被动红外热释电传感器

人体有恒定的体温，一般在37℃，所以会发出特定波长为10μm左右的红外线。被动式红外探头就是靠探测人体发射的10μm左右的红外线而进行工作的。人体发射的10μm左右的红外线，通过菲涅尔滤光片增强后，聚集到红外感应源上。红外感应源泉通常采用热释电元件。这种元件在接收到人体红外辐射温度发生变化时将会失去电荷平衡，向外释放电荷，后续电路经检测处理后产生报警信号。
