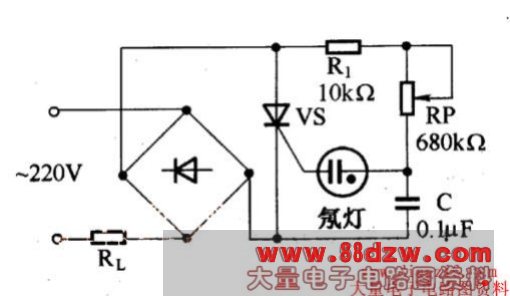

　　该电路如图所示，它由R1、RP、C及氖灯组成。一般的氖灯在60~90V的电压下才能击穿导通，利用这一特性可以组成张弛振荡器，并产生脉冲去触发晶闸管进行调压。当电容器上的电压充电到氖灯的启辉电压时，氖灯击穿，电容C上电压向晶闸管的控制极放电，触发晶闸管导通。当电容C上的电压放电后，氖灯关闭，又重新给C充电。如此重复下去，便可得到一系列的触发脉冲。调节RP可以改变晶闸管的导通时间，从而控制了电路的输出电压。

　　氖灯触发晶闸管调压电路
