三相电源缺相保护电路图

文章摘要：三相电源缺相保护电路如下图所示,A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。比较器输入极性稍加变动，亦可用高电平封锁PWM信号。这种缺相保护电路采用光耦隔离强电，安全可靠,RP1、RP2用于调节缺相保护动作阈值。

三相电源缺相保护电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

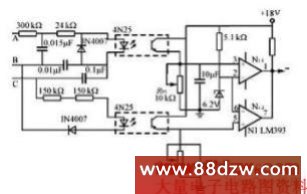

三相电源缺相保护电路如下图所示,A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。比较器输入极性稍加变动，亦可用高电平封锁PWM信号。这种缺相保护电路采用光耦隔离强电，安全可靠,RP1、RP2用于调节缺相保护动作阈值。
