三相电源相序指示器电路图

文章摘要：三相电源相序指示器电路图如下图所示，本电路可判断交流电源的相位关系。FF1是双D触发器4013中的一个D触发器。电路的U、V、W三端直接接到三相电源上。如果交流电源的相位关系是顺时针排列即按U、V、W顺序排列，则绿色发光管D4点亮；如果相位是逆时针排列，则红色发光管D3亮。

三相电源相序指示器电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

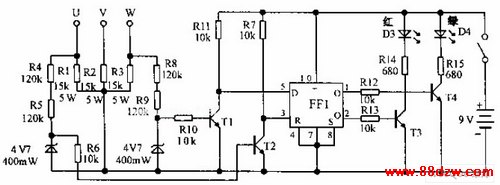

三相电源相序指示器电路图如下图所示，本电路可判断交流电源的相位关系。FF1是双D触发器4013中的一个D触发器。电路的U、V、W三端直接接到三相电源上。如果交流电源的相位关系是顺时针排列即按U、V、W顺序排列，则绿色发光管D4点亮；如果相位是逆时针排列，则红色发光管D3亮。
