TC9153P电子音量控制集成电路图
[09-13 18:06:15] 来源:http://www.88dzw.com 自动控制电路图 阅读:8104次
文章摘要:TC9153P是一种最优设计的C(2)MOS屯子音量控制集成电路,主要用做音响设备的电子音量控制。1.TC9153P内电路方框图及引脚功能TC9153P集成块内电路主要由时钟振荡电路,转换电路,电子开关电路,6比特和7比特电路等组成,其集成块的内电路方框图及引脚功能如图1所示。图1 TC9153P内电路方框图及引脚功能图TC9153P集成电路采用双列16脚直插式封装,其各弓脚工作电压见表1所列。表1 TC9153P工作电压2.TC9153P主要电参数TC9153P集成电路工作电源电压范围为:5-12V;在Vcc=l2V、Vss=0V,Ta=25℃ 条件下测得的主要电参数见表1所列。该IC正负(
TC9153P电子音量控制集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comTC9153P是一种最优设计的C(2)MOS屯子音量控制集成电路,主要用做音响设备的电子音量控制。
1.TC9153P内电路方框图及引脚功能
TC9153P集成块内电路主要由时钟振荡电路,转换电路,电子开关电路,6比特和7比特电路等组成,其集成块的内电路方框图及引脚功能如图1所示。

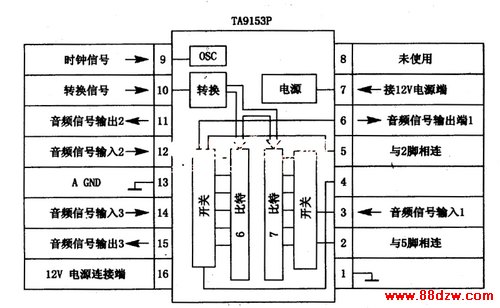

图1 TC9153P内电路方框图及引脚功能图
TC9153P集成电路采用双列16脚直插式封装,其各弓脚工作电压见表1所列。

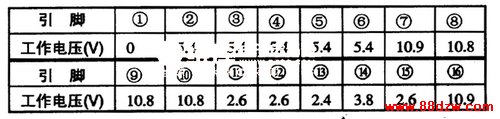

表1 TC9153P工作电压
2.TC9153P主要电参数
TC9153P集成电路工作电源电压范围为:5-12V;在Vcc=l2V、Vss=0V,Ta=25℃ 条件下测得的主要电参数见表1所列。该IC正负(+、-)或单电源均可供电:由于采用了C(2)COM结构,所以工作电压范围宽,电流损耗低(Vcc=5-12V,IDD=1-3mA)。
3.TC9153P典型应用电路
TC9153P集成块通常与微处理器TC915OP配套使用,其集成块的典型应用电路与TC915OP典型应用电路相同。
4.电路工作过程
TC9153P依靠内部振荡器及增/减弓脚(⑨/⑩脚)控制衰减量,控制范围为0-68dB,分为32级(每2dB).因通电初始状态为衰减-46dB,而不是最大或最小,从而保证了开机时以适中音量输出。
TC9153P的③脚为音频信号输入端,经音量控制后的信号从⑥脚输出。其控制过程受微处理器⑤、⑥脚输出信号的控制。
(1)当TC9153P⑨脚受控为低电平时起振,IC内部作音量上升的变化(声音逐渐变大).
(2)当TC9153P⑩脚受控为低电平时,则使IC内部音量作下降变化(声音逐渐变小)。

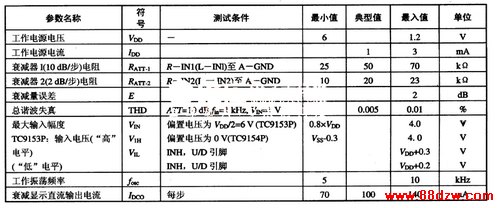

表2TC9153P主要电参数
5.故障检修提示
如音量小或无,可用一只lOμF的电容将TC9153P的③与⑥脚连接起来,如声音恢复了正常;则说明TC9153P内部损坏。
