　　CMOO21AF是日本先锋公司生产的新一代全数字处理会聚校正控制集成电路，广泛应用于新一代背投彩电中，如TCLHiD背投彩电等。

1.功能特点

　　CMOO2lAF集成电路内含粗调与细调会聚校正所使用的各种波形发生器、动态聚焦及锯齿波发生D/A转换器、数字信号处理电路、I，C总线接口、水平/垂直控制电路、PWN波形及时钟控制电路等。具有调整精度高(16位)、调整速度快、可自动调整、支持多种扫描格式(行频范围:15.5KHz~48KHz)等。

 2.引脚功能

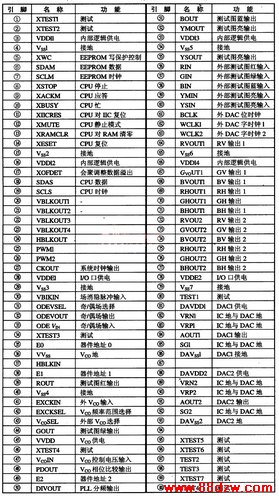

　　CMOO2lAF集成电路采用100脚QFP砰塑料封装，其集成电路的引脚功能见表1所列。
