动车转向闪光器 二,标签:电路图讲解,电路图练习,http://www.88dzw.com 本例介绍的机动车转向闪光器,具有闪光频率稳定、遇险警示闪光和能承受瞬间短路电
流而不会被损坏等特点,可取代机械式闪光器和电子式闪光器。
电路工作原理

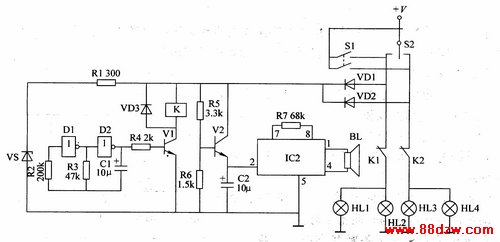

该机动车转向闪光器电路由方波振荡器、闪光控制电路和音乐讯响器电路组成,如图7-11所示。
方波振荡器由非门集成电路ICl(Dl、D2)、电阻器Rl-R3、稳压二极管VS和电容器Cl组成。
闪光控制电路由电阻器R4、晶体管Vl、二极管VD3和继电器K组成。
音乐讯响器由晶体管V2、电阻器R5-R7、电容器C2、音乐集成电路lC2和扬声器BL组成。
VDl和VD2为隔离二极管。SI为遇险警示闪光控制开关,S2为机动车转向灯开关。
接通S2,+V电压经Rl限流、VS稳压后,为方波振荡器提供工作电压。方波振荡器振荡工作后,产生频率为lHz的方波振荡信号,使Vl间歇导通,转向灯闪亮。该方波信号为正脉冲时,Vl导通,K吸合,左转向灯HLl、HL2或右转向灯HL3、HL4亮 (受S2控制);方波信号为负脉冲时,Vl截止,K释放,转向灯熄灭。
+V电压还经V2和R5、R6组成的稳压电路稳压后,为IC2提供3V直流工作电源。IC2通电工作后,驱动札发出音乐声。
将引接通时,左、右转向闪光灯均闪亮,可作为遇险警示灯。
元器件选择
Rl-R7选用1/4W碳膜电阻器或金届膜电阻器 (采用+24V电源时,Rl的阻值为300Ω,R2的阻值为7·5kΩ)。
Cl和C2均选用耐压值为16V的铝电解电容器。
VDl-VD3均选用lN4007型硅整流二极管。
Vl和V2均选用S8050或3DGl2型硅NPN晶体管。
ICl选用CD4069或Cd4069、C033型六非门集成电路;IC2选用CW9300或KD9300型音乐集成电路。
K选用JRX-l3F型直流继电器。
S1选用双极双位转换开关。
BL选用0·25W、8Ω的电动式扬声器。
