DZW75-48/5050II高频整流滤波电路

文章摘要： 高频变压器T的次级感应的正负交变的脉冲电压，经过由大功率高频开关二极管V1、V2组成的全波整流器整流、再经过L1电感和电容C2、C3、C4组成的L型滤波器和Z1电源滤波器等平滑滤波，在输出端获得高低频杂音符合指标要求的48V直流电压输出。脉冲宽度直接决定输出电压的高低。脉冲宽度宽，输出电压高，脉冲宽度窄，输出电压低。在输出端并接了一只电压表，以测量显示输出直流电压。R2为泄放电阻，FL为分流器，一只电流表跨接在FL两端以测量显示整流器的输出电流值，FL两端的电压值还作为输出电流取样信号送往稳压及限流、均流电路。 R1、C1和V3组成RCD吸收电路以吸收次级的过冲电压。

DZW75-48/5050II高频整流滤波电路,标签：电子电路图,电路图讲解,http://www.88dzw.com

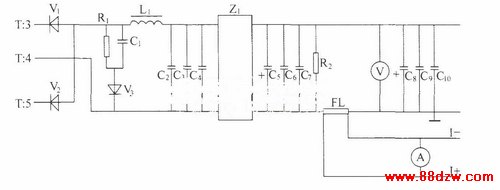

高频变压器T的次级感应的正负交变的脉冲电压，经过由大功率高频开关二极管V1、V2组成的全波整流器整流、再经过L1电感和电容C2、C3、C4组成的L型滤波器和Z1电源滤波器等平滑滤波，在输出端获得高低频杂音符合指标要求的48V直流电压输出。脉冲宽度直接决定输出电压的高低。脉冲宽度宽，输出电压高，脉冲宽度窄，输出电压低。在输出端并接了一只电压表，以测量显示输出直流电压。R2为泄放电阻，FL为分流器，一只电流表跨接在FL两端以测量显示整流器的输出电流值，FL两端的电压值还作为输出电流取样信号送往稳压及限流、均流电路。 R1、C1和V3组成RCD吸收电路以吸收次级的过冲电压。
