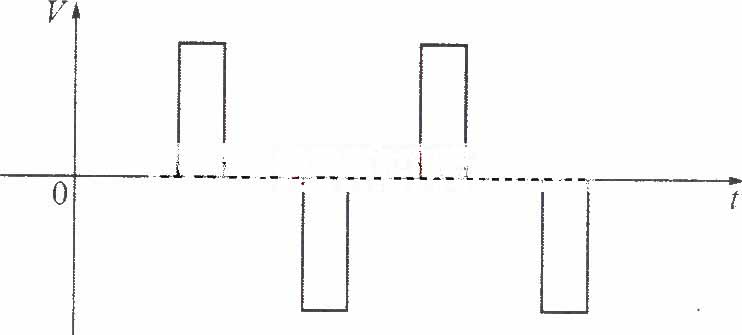

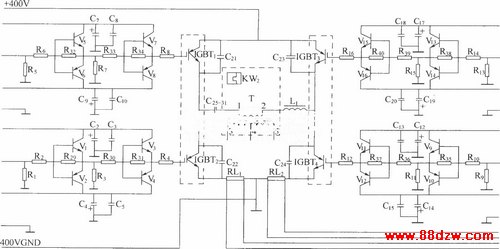

高频变换器采用全桥型结构，4个臂上的IGBT分别由4个相互隔离的驱动器驱动，它们的工作电源为300V，在驱动脉冲作用下，两个对角上的高频开关管轮流同时导通，或同时截止，从而在主变压器的初、次级获得高频脉冲电压，以实现DC／AC的高频变换。 在1#、4#驱动脉冲同时为正电位时，IGBT1、IGBT4同时导通，此时的IGBT2、IGBT3的驱动脉冲同为负电位，可靠截止，主变压器T的初级将有电流流过，电流方向为从l端流向2端，初级感应电压设为正脉冲，其幅度约为300V。 在2#、3#驱动脉冲同时为正电位时，IGBT2、IGBT3同时导通，此时的IGBT1、IGBT4的驱动脉冲同时为负电位，可靠截止，主变压器T的初级将有反向电流流过，即从2端流向1端，初级感应电压为负脉冲其幅度约为300V。这样，随着驱动脉冲的变化就在主变压器T的初级(相应的也在T的次级)产生正负交变的脉冲电压，流过正负交变的高频脉冲电流，如图下所示。
