DZW75-48/5050II稳压及限流、均流电路

文章摘要： 输出电压的稳定，主要是利用负反馈原理，将输出电压的取样值反馈到误差比较器，由误差比较器输出的误差电压控制或调制(调节)脉宽调制器的输出脉冲宽度从而调节输出电压的高低，实现稳压输出的目的。如图,取样电压LOAD(-)经电阻R19，送到误差比较器N3的“-”端，N3的“+”端通过电阻R17接到由-12V电源和稳压二极管V9提供的-4.3V基准电压，正常工作时K4接点倒向-12V。N3实际是一个差值放大器，它将两输入端输入电压的差值进行放大输出，因为基准电压是不变的，所以若取样电压升高(负电压增大)，它与基准电压相减后的负电压增大，反相放大后，输出的误差电压(正值)增大，反之若取样电压降低(负电压

DZW75-48/5050II稳压及限流、均流电路,标签：电子电路图,电路图讲解,http://www.88dzw.com

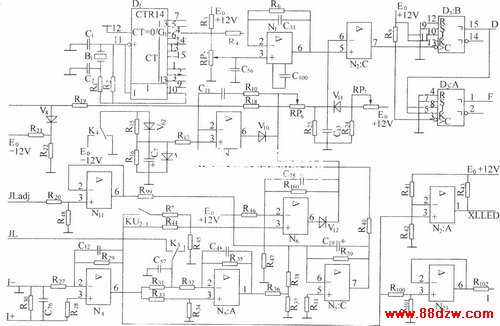

输出电压的稳定，主要是利用负反馈原理，将输出电压的取样值反馈到误差比较器，由误差比较器输出的误差电压控制或调制(调节)脉宽调制器的输出脉冲宽度从而调节输出电压的高低，实现稳压输出的目的。如图,取样电压LOAD(-)经电阻R19，送到误差比较器N3的“-”端，N3的“+”端通过电阻R17接到由-12V电源和稳压二极管V9提供的-4.3V基准电压，正常工作时K4接点倒向-12V。N3实际是一个差值放大器，它将两输入端输入电压的差值进行放大输出，因为基准电压是不变的，所以若取样电压升高(负电压增大)，它与基准电压相减后的负电压增大，反相放大后，输出的误差电压(正值)增大，反之若取样电压降低(负电压减小)，它与基准电压相减后的负电压降低，反相放大后，输出的误差电压(正值)降低。而取样电压的高低，反映的正是输出电压的高低。由此不难看出其稳压调节过程：输出电压增大一取样电压增大→误差电压增大→脉宽调制器输出脉冲宽度减小→输出电压下降。反之亦然，输出电压减小→取样电压减小→误差比较器输出误差电压减小→脉宽调制器输出脉冲宽度增大输出电压上升，这种电压负反馈通过脉宽调制器调节脉冲宽度，从而调节稳定输出电压的功能正是PWM高频开关电源的基本工作原理。电位器RP7和电阻R24分压后通过二极管V11送到N2：A“-”端的电压，主要用以控制脉宽调制器输出脉冲的最大占空比，特别是在刚开机，误差比较器N3尚未正常工作时可防止N2：A输出脉冲过宽。
