LM1085低压差线性稳压集成电路图
[11-20 23:07:49] 来源:http://www.88dzw.com 稳压电源电路图 阅读:8210次
文章摘要:LM1085是一款典型的低压差线性稳压集成电路,输入输出电压差低至1.5 V,输出电流可达3 A。LM1085可以固定输出3.3 V、5 V、12 V,也可通过引脚外围电阻设置调整输出,输出调整范围为1.2~15 V。LM1085-3.3、LM1085-5、LM1085-12为三款低压差(LDO)固定输出集成电路,固定输出分别是3.3 V、5 V、12 V,固定输出方式硬件电路简单,用法也相对固定,同78系列基本相同。封装形式有TO-220、TO-263,如图1和图2所示。LM1085-ADJ为输出电压可调节低压差集成电路,输出调整范围为1.2~15 V,可以通过调节R1和R2阻值比值的大小确

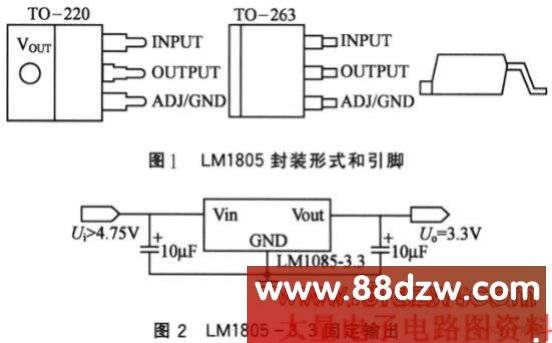

LM1085低压差线性稳压集成电路图,标签:7805稳压电源电路图,电子电路图,http://www.88dzw.com LM1085是一款典型的低压差线性稳压集成电路,输入输出电压差低至1.5 V,输出电流可达3 A。LM1085可以固定输出3.3 V、5 V、12 V,也可通过引脚外围电阻设置调整输出,输出调整范围为1.2~15 V。LM1085-3.3、LM1085-5、LM1085-12为三款低压差(LDO)固定输出集成电路,固定输出分别是3.3 V、5 V、12 V,固定输出方式硬件电路简单,用法也相对固定,同78系列基本相同。封装形式有TO-220、TO-263,如图1和图2所示。

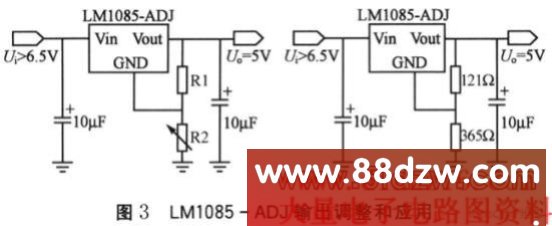

LM1085-ADJ为输出电压可调节低压差集成电路,输出调整范围为1.2~15 V,可以通过调节R1和R2阻值比值的大小确定输出电压,如图3所示。
Uo=VREF(1+R2/R1)+IADJR2
其中Uo为输出电压,单位为V;VREF为基准电压,VREF=1.25 V;IADJ为基准电流,IADJ最大值为120μA(通常在计算中忽略)。
实际应用中为了确定R1和R2阻值比值的大小,通常将R1固定,调节R2,达到调节输出电压的目的。因此在实际应用中上式可为:
Uo=1.25·(1+R2/R1)
LM108x系列集成电路型号较多,不同型号输出电流不同,例如LM1084输出电流达5 A,LM1086输出电流为1.5 A,其用法与LM1085相同。
