微型5V转12V升压变换器电路图

文章摘要：下图是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。LT1930是业内最高功率SOT-23开关稳压器。它除用于升压变换器外,还可以用于SEPIC和反激变换器设计。

微型5V转12V升压变换器电路图,标签：7805稳压电源电路图,电子电路图,http://www.88dzw.com

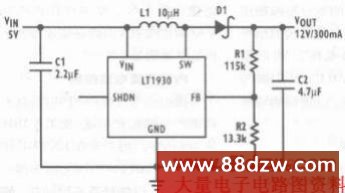

　　下图是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。

　　LT1930是业内最高功率SOT-23开关稳压器。它除用于升压变换器外,还可以用于SEPIC和反激变换器设计。
