双向晶闸管组成的交流调压电路图

文章摘要：如下图所示，电路利用双向晶闸管控制加热器负载RL（电阻丝）。触发电路采用单结晶体管弛张振荡器。其电源由交流电源经整流桥整流、电阻R1和稳压管VZ削波成梯形直流电动后供给。单结晶体管输出经脉冲变压器耦合至双向晶闸管门极电路。如果要控制直流电动机M的转速，可以按图中虚线将双向晶闸管与电动机串联。并联阻容器件主要是为了吸收双向晶闸管上因电感负载放电有可能产生的过电压。

双向晶闸管组成的交流调压电路图,标签：7805稳压电源电路图,电子电路图,http://www.88dzw.com

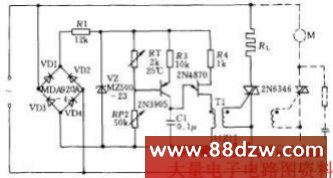

如下图所示，电路利用双向晶闸管控制加热器负载RL（电阻丝）。触发电路采用单结晶体管弛张振荡器。其电源由交流电源经整流桥整流、电阻R1和稳压管VZ削波成梯形直流电动后供给。单结晶体管输出经脉冲变压器耦合至双向晶闸管门极电路。如果要控制直流电动机M的转速，可以按图中虚线将双向晶闸管与电动机串联。并联阻容器件主要是为了吸收双向晶闸管上因电感负载放电有可能产生的过电压。
