稳压电源的罗雅方式电路图

文章摘要：图所示为罗雅方式电路，图适用于220V输入，而图（b）适用于380V输入。例如图（a）电路中，R1为启动电阻，当输入电压接通时，由于VT1和VT2特J陛的差异，假设VT1先导通，变压器T1进行励磁，VT1迅速导通。若T1进入磁饱和，则VT1变为截止，于是T1产生反电动势，通过变压器的反馈绕组使VT2基极获得正向偏置而导通，这种重复动作使变压器T1磁通产生持续振荡。由于这种方式变压器工作的磁通是高速变化的，因此，该电路不适用于高频大功率工作。另外，要注意的是，空载时，由于过激励两管有可能同时导通。（a）适用于220V输入：（b）适用于380V输入图 罗雅方式电路

稳压电源的罗雅方式电路图,标签：7805稳压电源电路图,电子电路图,http://www.88dzw.com

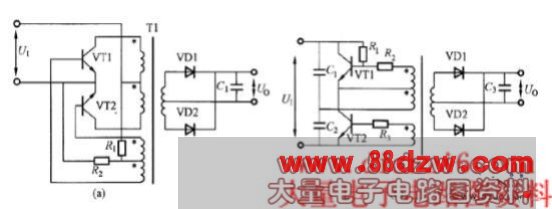

　　图所示为罗雅方式电路，图适用于220V输入，而图（b）适用于380V输入。例如图（a）电路中，R1为启动电阻，当输入电压接通时，由于VT1和VT2特J陛的差异，假设VT1先导通，变压器T1进行励磁，VT1迅速导通。若T1进入磁饱和，则VT1变为截止，于是T1产生反电动势，通过变压器的反馈绕组使VT2基极获得正向偏置而导通，这种重复动作使变压器T1磁通产生持续振荡。由于这种方式变压器工作的磁通是高速变化的，因此，该电路不适用于高频大功率工作。另外，要注意的是，空载时，由于过激励两管有可能同时导通。

　　（a）适用于220V输入：（b）适用于380V输入

　　图 罗雅方式电路
