100W VMOS管逆变电源电路图
[11-20 22:50:17] 来源:http://www.88dzw.com 逆变电源电路图 阅读:8143次
文章摘要:绕组线径(mm)匝数(T)0-1、0-22333-40.44404-5、6-70.4667-8、8-9 9-10 5-60.428当元件全部焊接完成检查无误时,接通12V电源,这时电路应能起振,用示波器观察VT1、VT2集电极电压波形,调节RP1、RP2使之为50Hz,并且波形对称。改变电源电压,调节RP3使LED1在电源电压为16.8V时点亮,电源电压在16V以下时熄灭。调节RP4使LED2在电源电压大于11V时点亮,小于10.5V时熄灭。2CW17应满足当电源电压在10.5-17V时均能向多谐振荡器提供9V直流电压。电路其它部分不需调试。变压器的铁芯截面积应不小于10cm2,绕线数据见
100W VMOS管逆变电源电路图,标签:逆变器电路图,12v逆变器电路图,http://www.88dzw.com
绕 组 | 线 径(mm) | 匝 数(T) |
0-1、0-2 | 2 | 33 |
3-4 | 0.4 | 440 |
4-5、6-7 | 0.4 | 66 |
7-8、8-9 | ||
9-10 | ||
5-6 | 0.4 | 28 |
当元件全部焊接完成检查无误时,接通12V电源,这时电路应能起振,用示波器观察VT1、VT2集电极电压波形,调节RP1、RP2使之为50Hz,并且波形对称。改变电源电压,调节RP3使LED1在电源电压为16.8V时点亮,电源电压在16V以下时熄灭。调节RP4使LED2在电源电压大于11V时点亮,小于10.5V时熄灭。2CW17应满足当电源电压在10.5-17V时均能向多谐振荡器提供9V直流电压。电路其它部分不需调试。变压器的铁芯截面积应不小于10cm2,绕线数据见图2(绕制数据见上表)。当③脚和⑧脚加220V交流电时,0-1和0-2端电压为11V;⑦、⑥、⑨、⑩脚是为调节逆变电压而设计的;当③脚与⑤脚加220V交流电,0-1和0-2端电压为15V,用于对电瓶电量的补充;③脚和④脚加220V交流电时,0-1和0-2端电压为17V,用于对放电完毕的电瓶进行快速充电。
电网停电时,逆变器会自动投入运行,逆变电压从插座引出,打开电源开关,氖灯应发光,LED2也应发光(绿)。当绿光熄灭时,表示电瓶电量已放完,应停止使用逆变器。要注意的是电瓶不能长期亏电,也不能充足后长期不用,一星期应放电1小时左右,放完后要及时充足电。一、两个月要彻底放电一次,放完电后也要及时充足电备用。

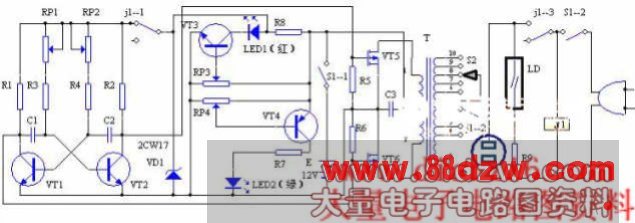

如图1 所示电路工作原理图
如图2 所示绕线数据图
