100W VMOS管逆变电源电路

文章摘要：相关元件PDF下载：3DG6 3DG 3AX V75AT 本装置电路简单，易于调试，性能可靠，逆变和充电自动转换，带电瓶电量指示。由于使用了大功率VMOS管，故效率高而成本又较低，适合电子爱好者组装。工作原理 电路工作原理见图1（点击下载原理图）。VT1和VT2构成多谐振荡器，振荡频率为5Hz。当电压下降时，为使频率不变，振荡器由稳压管VD1稳压后供电。多谐振荡器输出输出的方波电压，直接推动VMOS大功率管，经变压器升压后的220V交流电从插座CZ引出。继电器J1用于逆变和充电的自动转换。当电网送电时，J1通电，则J1－3接通电网电源，J1－2从变压器T的⑧脚跳到⑤脚，使变压器

100W VMOS管逆变电源电路,标签：电子电路图,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

3DG6   3DG   3AX   V75AT
本装置电路简单，易于调试，性能可靠，逆变和充电自动转换，带电瓶电量指示。由于使用了大功率VMOS管，故效率高而成本又较低，适合电子爱好者组装。
　　工作原理

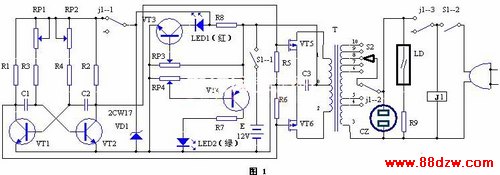

　　电路工作原理见图1（点击下载原理图）。VT1和VT2构成多谐振荡器，振荡频率为5Hz。当电压下降时，为使频率不变，振荡器由稳压管VD1稳压后供电。多谐振荡器输出输出的方波电压，直接推动VMOS大功率管，经变压器升压后的220V交流电从插座CZ引出。
　　继电器J1用于逆变和充电的自动转换。当电网送电时，J1通电，则J1－3接通电网电源，J1－2从变压器T的⑧脚跳到⑤脚，使变压器①、②对0脚产生15V的交流电压，J1－1断开多谐振荡器电源，所以VMOS管栅极电压为零，此时VMOS管相当于二极管，15V交流电经VMOS管全波整流后对电瓶充电。LED1是充电结束指示，LED2是放电完毕指示。氖灯LD指示高电压。当电网送电但电瓶已充足，或虽停电但不需逆变器工作时，关断电源开关S1。

绕　组	线　径(mm)	匝　数(T)
0－1、0－2	2	33
3－4	0.4	440
4－5、6－7	0.4	66
7－8、8－9
9－10
5－6	0.4	28

　　元器件选择与制作
　　元器件清单见下表。

编　号	名　称	型　号	数　量	编　号	名　称	型　号	数　量
R1、R2	电阻	2.2K　1/4W　RT	2	VT1、2	晶体三极管	3DG6 β=100-150	2
R3、4、5、6	电阻	100K　1/8W　RJ	4	VT3	晶体三极管	3DG小功率管	1
R7	电阻	1K 1/2W	1	VT4	晶体三极管	3AX小功率管	1
R8	电阻	470Ω 1/2W	1	VT5、6	VMOS管	V75AT	2
R9	电阻	1M 　1/4W	1	S1	开关	双刀单掷	1
RP1、RP2	微调电阻	200K	2	S2	开关	单刀五掷	1
RP3、RP4	微调电阻	2.2K	2	J1	电磁继电器	220V 3组常开常闭	1
C1、C2	涤纶电容	0.1u	2	VD1	稳压二极管	2CW17　　9V	1
C3	电解电容	2200u/25V	1	E	蓄电池组	12V　40AH	1
