反激式变换器的Clamp电路

文章摘要： 以图为例分析电路的工作过程，并且使用工作于反激式变换器的变压器模型。反激式变压器主要由理想变压器、激磁电感与漏感组成。图反激式变换器的Clamp电路会发生高频谐振而使开关管DS两端电压升高，但是由于漏感产生的VSPIKE的能量能够及时转移到CC中，而使CC的端电压从次级反射电压VOR上升到最大值(VOR+VSPIKE);当开关管导通时，CC通过电阻RC放电，这样在下个周期开关管关断前，能够使得CC的端电压从(VOR+VSPIKE)恢复到VOR。这样，只要能够合理设置时间常数，就能保证在一个周期内将漏感转移到CC中的能量释放完毕。

反激式变换器的Clamp电路,标签：逆变器电路图,12v逆变器电路图,http://www.88dzw.com

     以图为例分析电路的工作过程，并且使用工作于反激式变换器的变压器模型。反激式变压器主要由理想变压器、激磁电感与漏感组成。

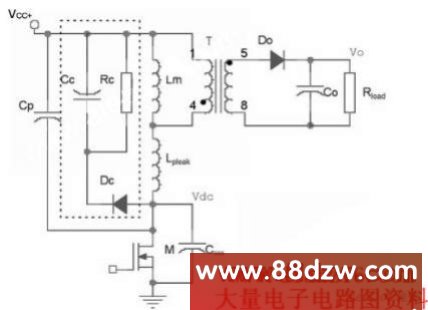

图反激式变换器的Clamp电路

　　会发生高频谐振而使开关管DS两端电压升高，但是由于漏感产生的VSPIKE的能量能够及时转移到CC中，而使CC的端电压从次级反射电压VOR上升到最大值(VOR+VSPIKE);当开关管导通时，CC通过电阻RC放电，这样在下个周期开关管关断前，能够使得CC的端电压从(VOR+VSPIKE)恢复到VOR。这样，只要能够合理设置时间常数，就能保证在一个周期内将漏感转移到CC中的能量释放完毕。
