半桥DC/DC变换器的电路图
[11-20 22:40:54] 来源:http://www.88dzw.com DC-DC电路图 阅读:8338次

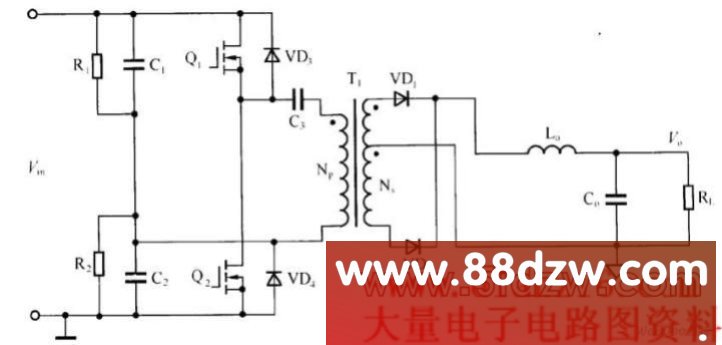

文章摘要:半桥DC/DC变换器的电路如图所示。其中,变压器T1起隔离和传递能量的作用。开关管Q1导通时Np绕组上承受一半的输入电压,副边绕组电压使VD1导通,反之亦然。在输出田路中,VD1、VD2、 Lo、Co共同组成整流滤波电路。
半桥DC/DC变换器的电路图,标签:电路图讲解,电子电路图,http://www.88dzw.com半桥DC/DC变换器的电路如图所示。其中,变压器T1起隔离和传递能量的作用。开关管Q1导通时Np绕组上承受一半的输入电压,副边绕组电压使VD1导通,反之亦然。在输出田路中,VD1、VD2、 Lo、Co共同组成整流滤波电路。
