双管反激DC／DC变换器电路图

文章摘要：双管反激DC／DC变换器的电路如所示。其中，变压器T1起隔离、传递、储存能量的作用9即在开关管Q1、Q2开通时储存能量，开关管Q1、Q2关断时Np向Ns释放能量，同时Np的漏感将通过VD1、VD2返回给输入信号，可省去RCD漏感尖峰吸收电路。在输出端要加由电感器Lo和电容Co组成的低通滤波器。输出回路中需有一个整流二极管VD3。

双管反激DC／DC变换器电路图,标签：电路图讲解,电子电路图,http://www.88dzw.com

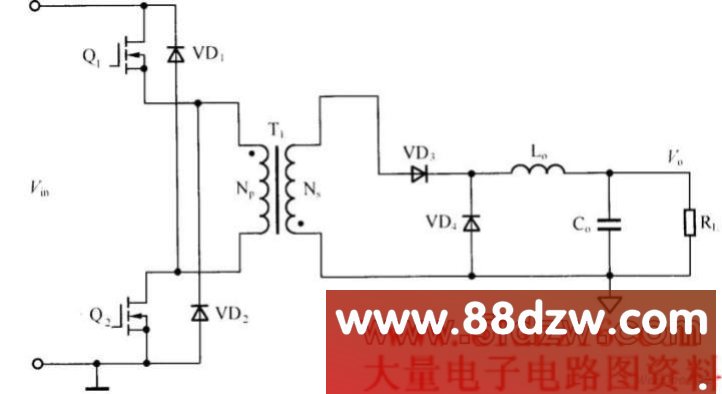

双管反激DC／DC变换器的电路如所示。其中，变压器T1起隔离、传递、储存能量的作用9即在开关管Q1、Q2开通时储存能量，开关管Q1、Q2关断时Np向Ns释放能量，同时Np的漏感将通过VD1、VD2返回给输入信号，可省去RCD漏感尖峰吸收电路。在输出端要加由电感器Lo和电容Co组成的低通滤波器。输出回路中需有一个整流二极管VD3。
