MC3406A升降压DC—DC集成变换器电路图

[11-20 22:40:09]   来源:http://www.88dzw.com  DC-DC电路图   阅读:8217

文章摘要:MC3406A是一种新型单片升降压DC-DC变换器集成电路,其输入电压为3~40V,输出电压可调,输出开关电流可至l.5A,并有温度补偿参考电压源,有电流限制功能。该集成电路只需配用少量外部元件,就能组成升压、降压、电压反转型DC-DC变换器,可广泛应用于各种便携式仪器、仪表等设备。MC3406A用作升压式DC-I)C变换器电路:用作降压式DC—DC变换器:用作反转式DC-DC变换器:欢迎转载,信息来自www.88dzw.com(www.88dzw.com)

MC3406A升降压DC—DC集成变换器电路图,标签:电路图讲解,电子电路图,http://www.88dzw.com

  MC3406A是一种新型单片升降压DC-DC变换器集成电路,其输入电压为3~40V,输出电压可调,输出开关电流可至l.5A,并有温度补偿参考电压源,有电流限制功能。该集成电路只需配用少量外部元件,就能组成升压、降压、电压反转型DC-DC变换器,可广泛应用于各种便携式仪器、仪表等设备。

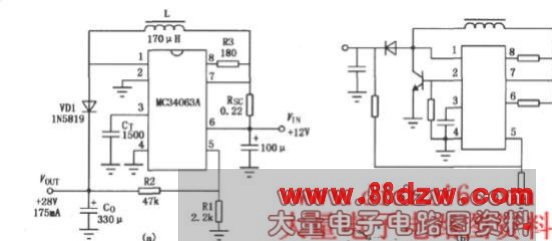

  MC3406A用作升压式DC-I)C变换器电路:

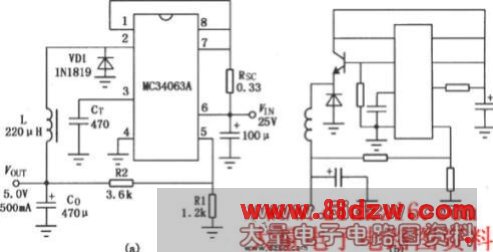

  用作降压式DC—DC变换器:

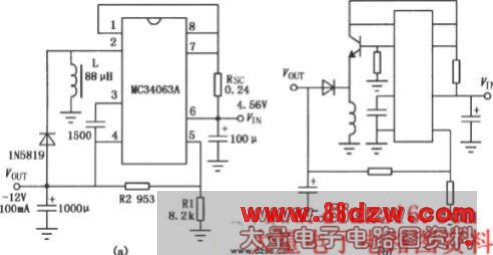

  用作反转式DC-DC变换器:

  欢迎转载,信息来自www.88dzw.com(www.88dzw.com)
