采用场效应晶体管等构成的恒流电路图
[09-13 17:15:52] 来源:http://www.88dzw.com 开关稳压电源电路图 阅读:8792次
文章摘要:如图是采用场效应晶体管等构成的恒流电路。其中,图(a)为吸收型恒流电路,图(b)为吐出型恒流电路。恒流值都为I=Uz/R1,式中,Uz为稳压管VDz的稳压值,按图中元件参数,恒流值都为10 mA。要获得较大恒流值时,可采用较大功率晶体管VT2,若VT2采用功率达林顿晶体管,则电流可达10A以上。电路中,负载PL上电压最大值都约为20V。如图 采用场效应晶体管等构成的恒流电路欢迎转载,信息来自www.88dzw.com(www.88dzw.com)

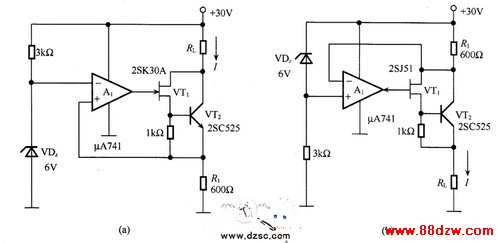

采用场效应晶体管等构成的恒流电路图,标签:串联稳压电源电路图,开关电源电路图,http://www.88dzw.com如图是采用场效应晶体管等构成的恒流电路。其中,图(a)为吸收型恒流电路,图(b)为吐出型恒流电路。恒流值都为I=Uz/R1,式中,Uz为稳压管VDz的稳压值,按图中元件参数,恒流值都为10 mA。要获得较大恒流值时,可采用较大功率晶体管VT2,若VT2采用功率达林顿晶体管,则电流可达10A以上。电路中,负载PL上电压最大值都约为20V。
如图 采用场效应晶体管等构成的恒流电路
欢迎转载,信息来自www.88dzw.com(www.88dzw.com)
