采用NE555构成的隔离型稳压电源图

文章摘要：如图是采用NE555构成的隔离型稳压电源。电路中，由R1和R2调整驱动VT1的通/断时间，当R1＝R2时，NE555的3脚应输出占空比为50%的矩形波，但实际上VTt的截止稍有些迟后，因此需要进行微调。VT1导通时间由R2和C3决定，而截止时间由R1和C3决定。输出电压为高电平时充电时间t1；和低电平时放电时间t2为，f1＝0.693R2C3（s），t2＝0.693R1C3（s）。如图采用NE555构成的隔离型稳压电源欢迎转载,信息来自www.88dzw.com（www.88dzw.com）

采用NE555构成的隔离型稳压电源图,标签：串联稳压电源电路图,开关电源电路图,http://www.88dzw.com

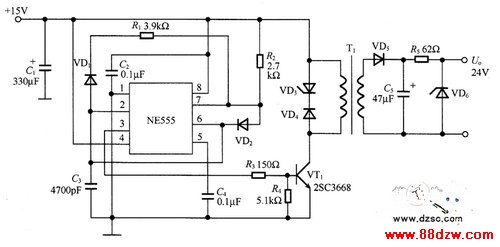

　　如图是采用NE555构成的隔离型稳压电源。电路中，由R1和R2调整驱动VT1的通/断时间，当R1＝R2时，NE555的3脚应输出占空比为50%的矩形波，但实际上VTt的截止稍有些迟后，因此需要进行微调。VT1导通时间由R2和C3决定，而截止时间由R1和C3决定。输出电压为高电平时充电时间t1；和低电平时放电时间t2为，f1＝0.693R2C3（s），t2＝0.693R1C3（s）。

　　如图采用NE555构成的隔离型稳压电源
